466 ICP-программирование
5.14 Контуры в плоскости XY

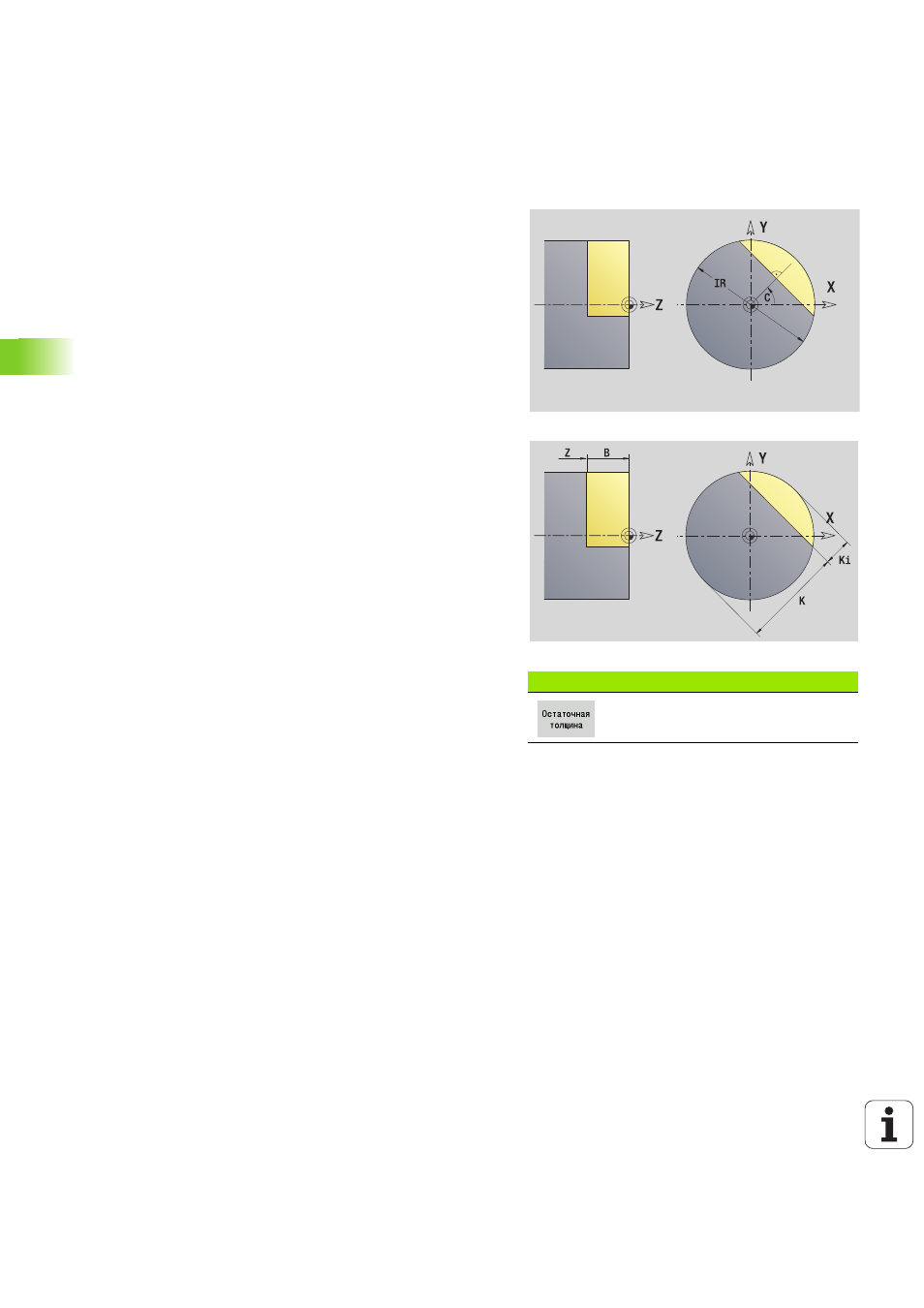

Отдельная поверхность на плоскости XY
Эта функция задает поверхность в плоскости XY.
Переключение между глубиной (Ki) и остаточной толщиной (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный размер ZR
и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
 G308 с параметром "Имя контура".
 G376 с параметрами отдельной поверхности.
 G309.
Клавиша Softkey
Переключает поле на ввод
остаточной толщины К.
Исходные данные отдельной поверхности
ID
Имя контура
C Угол шпинделя (угловое положение перпендикуляра к
поверхности)
IR Диаметр ограничения
Параметры отдельной поверхности
Z
Отсчетная грань
Ki Глубина
K Остаточная толщина
B Ширина (привязка: эталонный размер ZR)
 B<0: поверхность в отрицательном направлении Z
 B\>0: поверхность в положительном направлении Z
