374 Режим обучения
4.9 Шаблоны растачив
ания и фрезерования
Примеры обработки шаблонов

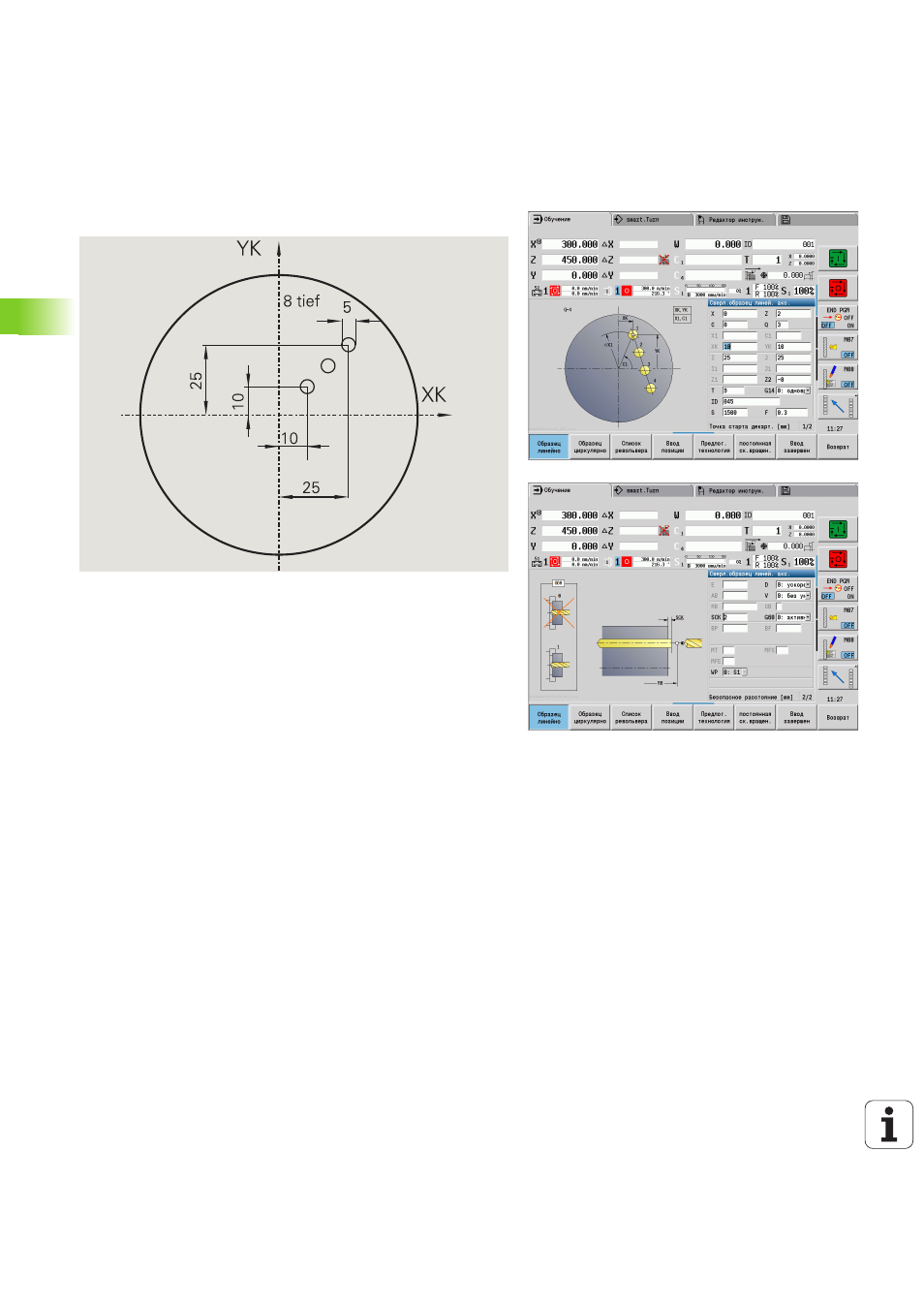

Линейный шаблон сверления на торцевой поверхности
Линейный шаблон сверления на торцевой поверхности
изготавливается при помощи цикла сверления аксиально.
Условием для такой обработки являются позиционируемый
шпиндель и приводные инструменты.
Задаются координаты первого и последнего отверстия, а также
количество отверстий. При сверлении задается только глубина.
Данные инструмента
 TO = 8 – Ориентация инструмента
 DV = 5 – диаметр сверла
 BW = 118 – угол при вершине
 AW = 1 – инструмент с приводом
