HEIDENHAIN CNC PILOT 640 267
4.5 Циклы прорезки

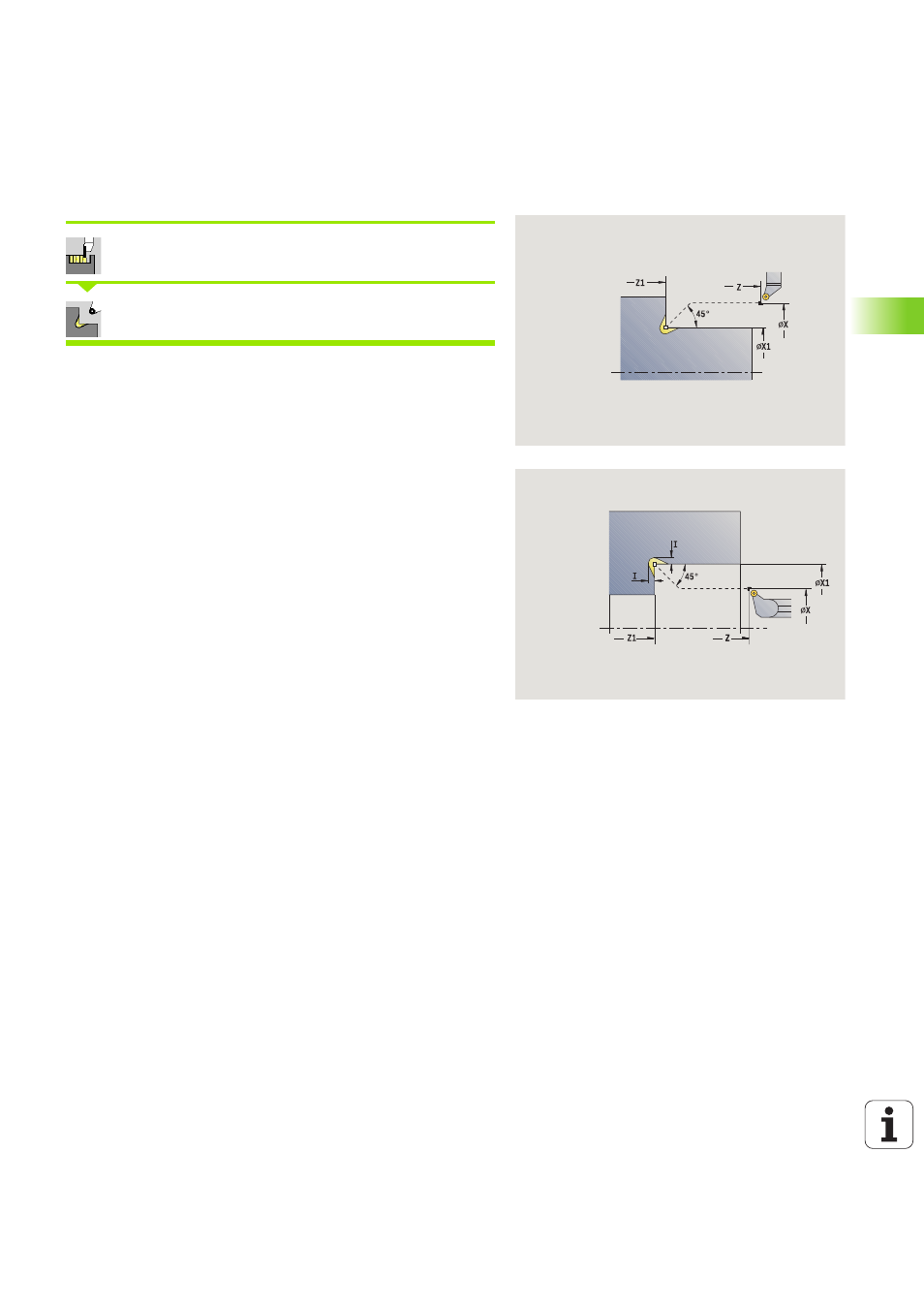

Выточка формы K
Выбрать «циклы прорезания»
Выбрать «выточка формы K»
Созданная форма контура зависит от используемого
инструмента, так как выполняется только один линейный проход
под углом 45°.
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 перемещается на ускоренном ходу под углом 45° на
«безопасное расстояние» перед «угловой точкой контура X1,
Z1»
2 врезается на «глубину выточки I»
3 возврат инструмента по той же траектории обратно в
начальную точку
4 подвод в соответствии с настройкой G14 к точке смены
инструмента
Параметры цикла
X, Z
Начальная точка
X1, Z1 Угловая точка контура
I Глубина выточки
G47 Безопасное расстояние (смотри страница 142)
G14 Точка смены инструмента (смотри страница 142)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
