462
ICP-программирование
5.14 Контуры в плоскости XY

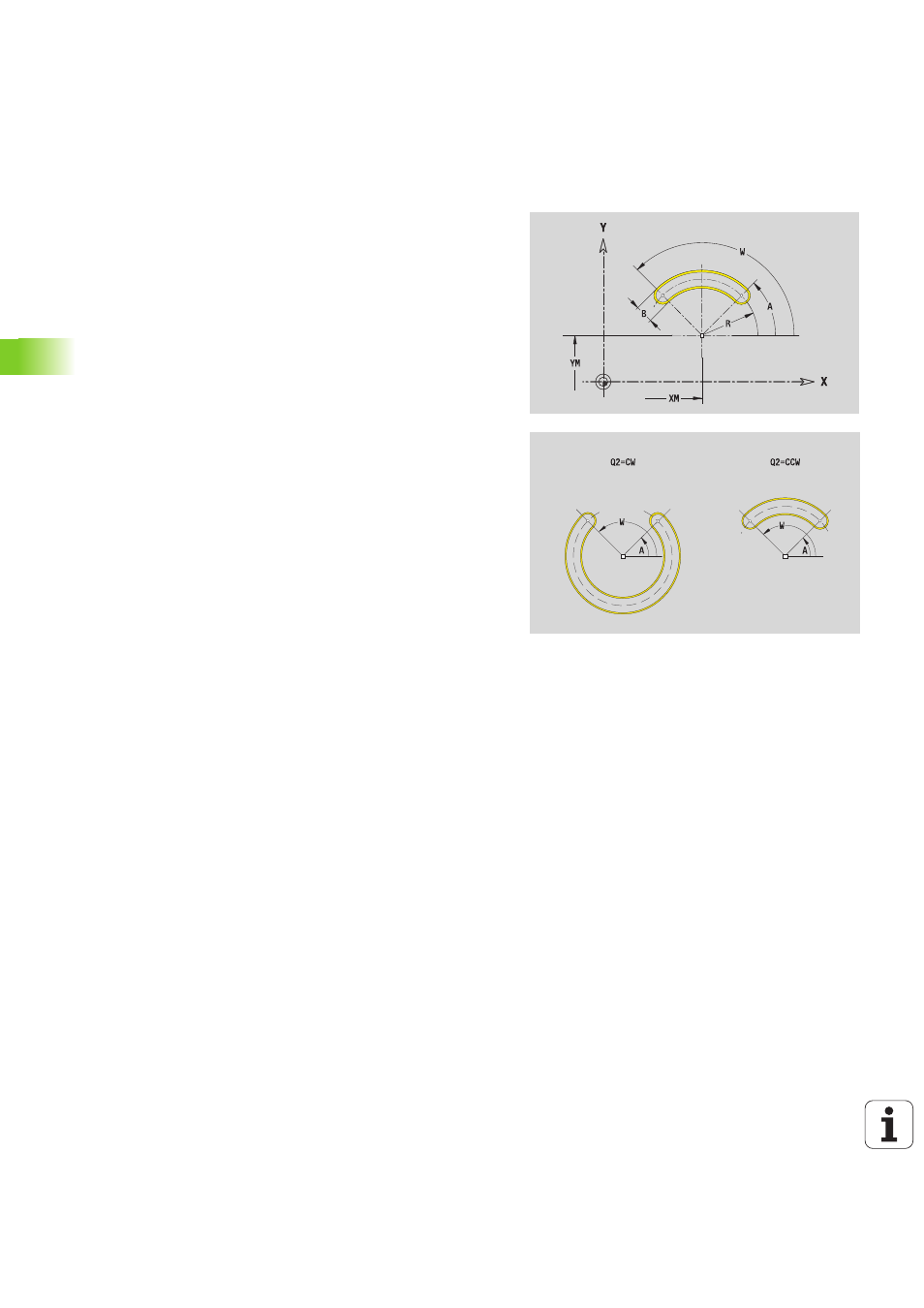

Круглая канавка XY-плоскости
Эталонный размер ZR
и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G372 или G373 с параметрами фигуры.
G309.
Исходные данные XY-плоскости
ID
Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
IR
Диаметр ограничения
ZR
Эталонный размер
Параметры фигуры
XM, YM
Центр фигуры
A
Стартовый угол (привязка: ось X)
W
Конечный угол (привязка: ось X)
R
Радиус кривизны (привязка: контур центра канавки)
Q2
Направление вращения
CW
CCW
B
Ширина
