HEIDENHAIN CNC PILOT 640 221
4.5 Циклы прорезки

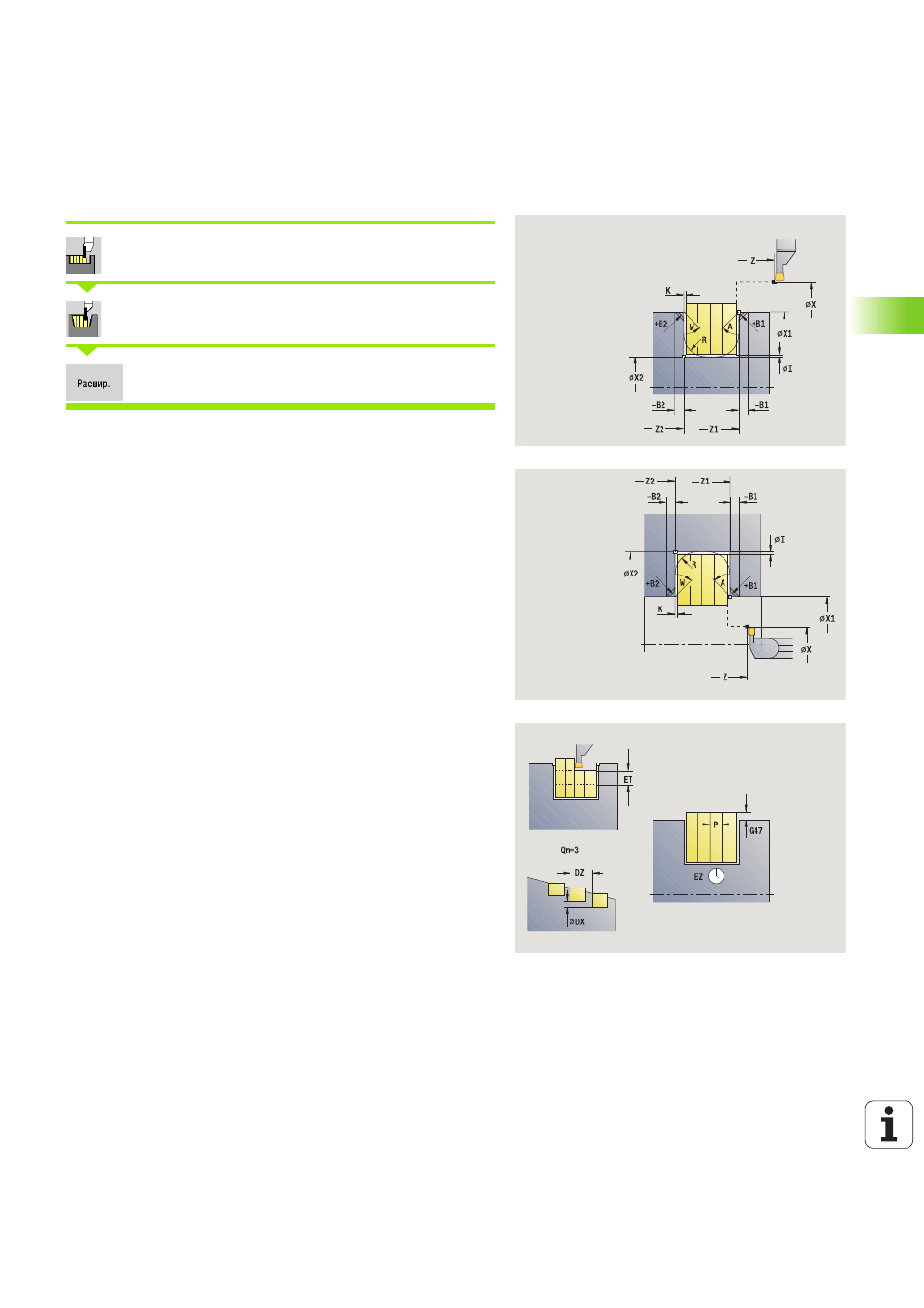

Радиальное врезание – Расширенный режим
Выбрать «циклы прорезания»
Выберите Врезание радиальное
Активируйте клавишу Softkey Расширенный
Цикл изготавливает заданные в количестве Qn прорези.
Параметры начальная точка контура и конечная точка контура
задают первую прорезь (позицию, глубину и ширину прорези).
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
B1, B2 Фаска/скругление (B1 начало контура; B2 конец
контура)
 B\:0: радиус скругления
 B<0: ширина фаски
A Начальный угол (диапазон: 0° <= A < 90°)
W Конечный угол (диапазон: 0° <= W < 90°)
R Скругление
I, K Припуск X, Z
G14 Точка смены инструмента (смотри страница 142)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
P Ширина прорези: подачи <= P (значение не введено: P
= 0,8 * ширину режущей кромки инструмента)
ET Глубина прорезки за один ход
EZ Время выдержки: время выхода из материала (по
умолчанию: продолжительность двух оборотов)
Qn Количество циклов прорезки (по умолчанию: 1)
DX, DZ Расстояние до следующей прорези относительно
предыдущей прорези
G47 Безопасное расстояние (смотри страница 142)
