Страница 214
214
Режим обучения
4.4 Циклы обработки резанием
2. этап:

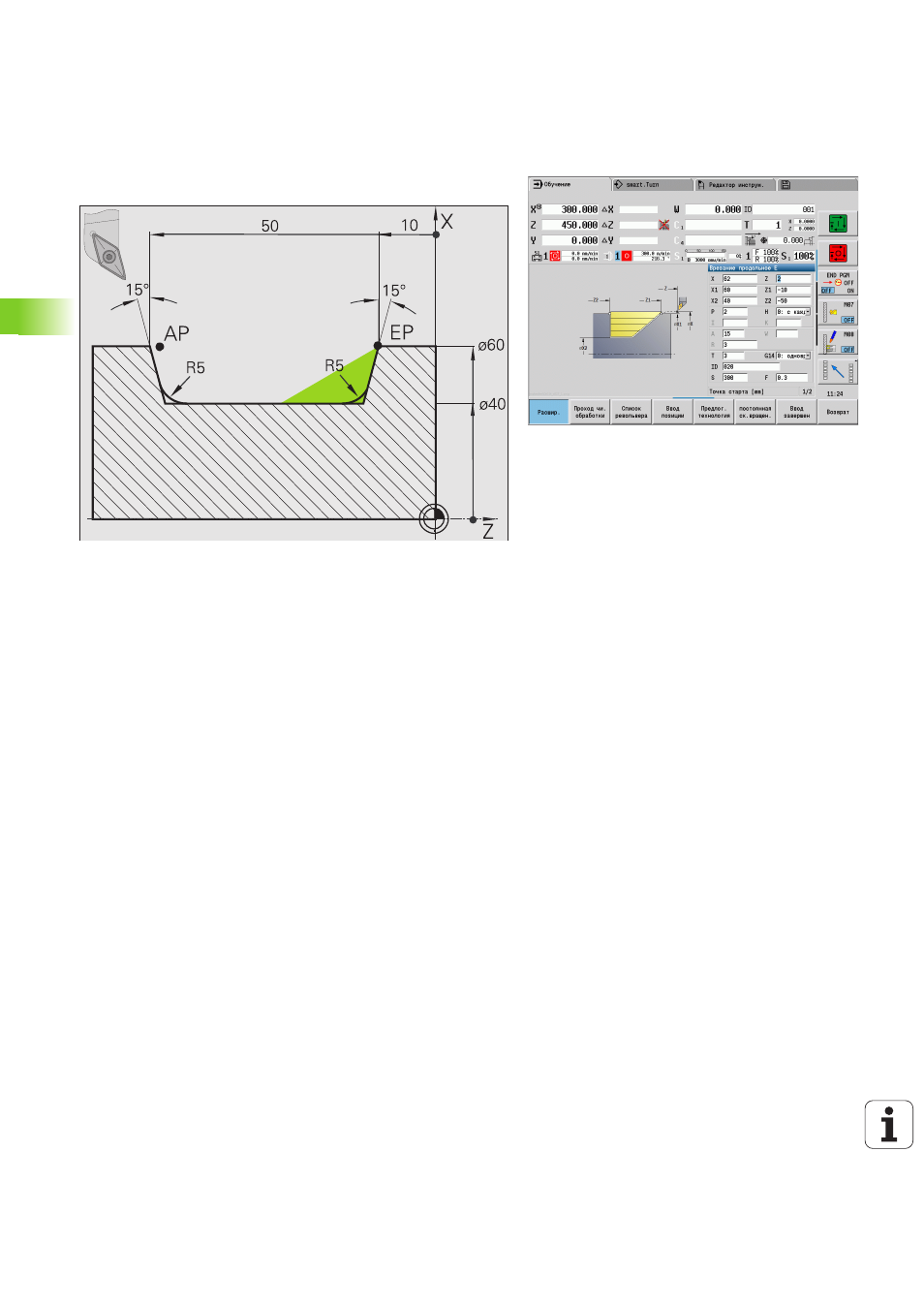

"Оставшийся материал" (выделенная область на рисунке)
обрабатывается начерно в продольном врезании в расширенном
режиме
. Перед выполнением этого шага выполняется замена
инструмента.
"Расширенный режим" используется для изготовления
скруглений в уклоне контура.
Параметры начальная точка контура X1, Z1 и конечная точка
контура X2, Z2
являются определяющими для направления
резания и подачи на врезание – здесь внешняя обработка и
подача на врезание "в направлении -X".
Параметр начальная точка контура Z1 определяется при
моделировании первого прохода.
Данные инструмента
Токарный инструмент (для наружной обработки)
TO = 3 – Ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
