440
ICP-программирование
5.12 Контуры торцовой по
верхности в smart.Turn

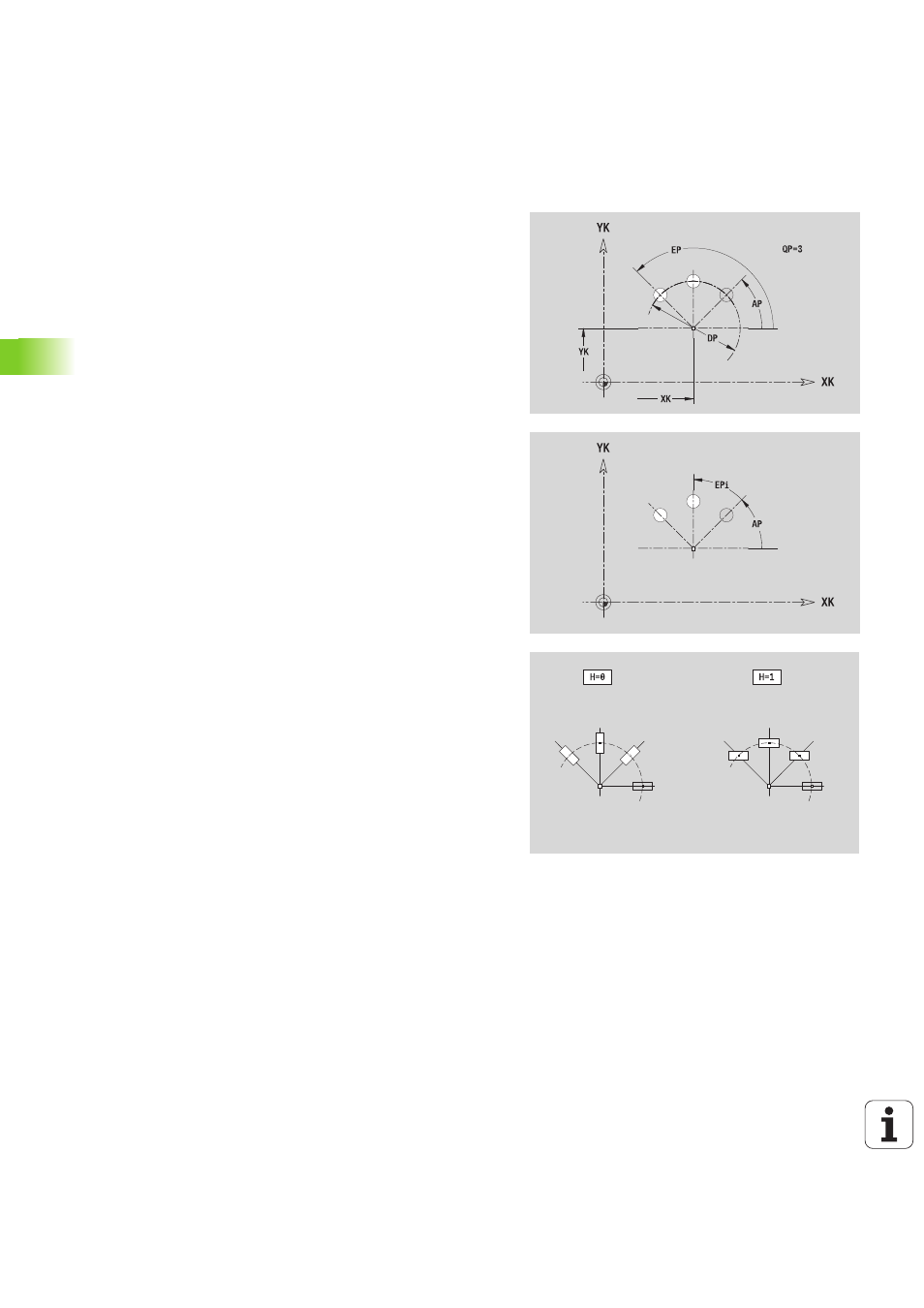

Круговой шаблон торцовая поверхность
Эталонный размер ZR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
G402 с параметрами шаблона.
G-функция и параметры фигуры/отверстия.
G309.
Исходные данные, торцовая поверхность
ID
Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметры шаблона
XK, YK
Центр шаблона (декартовы координаты)
QP
Количество точек шаблона
DR
Направление вращения (по умолчанию: 0)
DR=0, без EP: отверстия на всей окружности
DR=0, с EP: деление на более длинной дуге
окружности
DR=0, с EPi: знак перед EPi определяет
направление (EP<i0: по часовой стрелке)
DR=1, с EP: по часовой стрелке
DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR=2, с EP: против часовой стрелки
DR=2, с EPi: против часовой стрелке (знак перед
EPi не имеет значения)
DP
Диаметр группы
AP
Стартовый угол (по умолчанию: 0°)
EP
Конечный угол (значение не введено:
распределение элементов шаблона по окружности
360°)
EPi
Угол между двумя фигурами
H
Положение элемента
0: нормальное – фигуры поворачиваются
относительно центра окружности (вращение)
1: оригинальное – положение фигур не меняется
относительно системы координат (параллельный
перенос)
Параметры выбранной фигуры/отверстия
