HEIDENHAIN CNC PILOT 640
245
4.5 Циклы прорезки

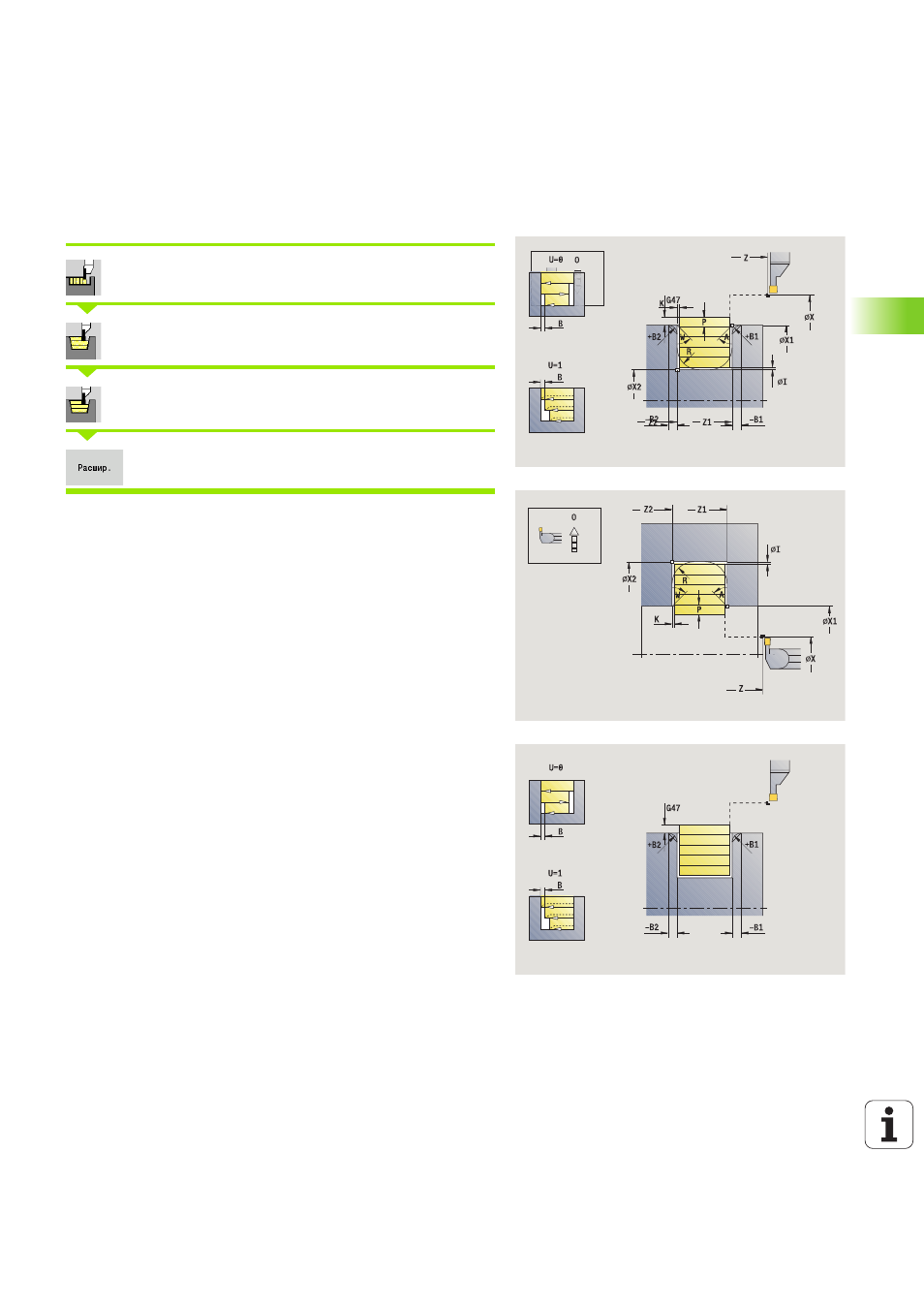

Прорезное точение радиально – Расширенный
режим
Выбрать «циклы прорезания»
Выбрать «прорезное точение»
Выберите Прорезное точение радиальное
Активируйте клавишу Softkey Расширенный
Цикл снимает стружку с описанной через стартовую точку X/
начальную точку Z1
и конечную точку контура области с учетом
припусков (см. также “Токарная прорезка” на странице 241).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
O
Подача врезки (по умолчанию: активная подача)
I, K
Припуск X, Z
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B\:0: радиус скругления
B<0: ширина фаски
B
Ширина смещения (по умолчанию: 0)
U
Обработка точением в одном направлении (по
умолчанию: 0)
0: двунаправленная
1: однонаправленная
G47
Безопасное расстояние (смотри страница 142)
