HEIDENHAIN CNC PILOT 640 333
4.8 Циклы фрезерования

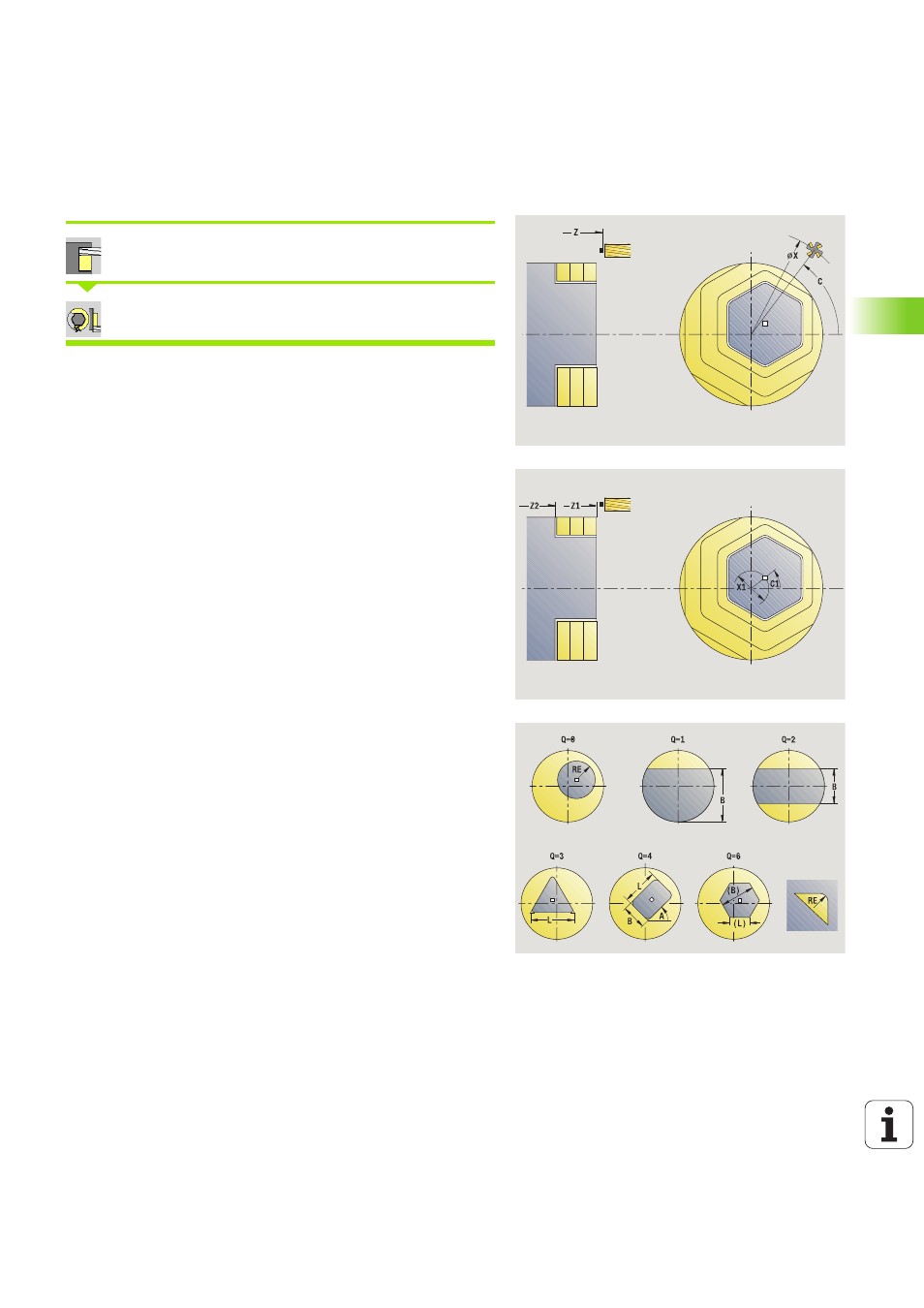

Фрезерование торца
Выберите фрезерование
Выберите фрезерование торца
В зависимости от параметров цикл фрезерует на торцевой
поверхности:
 одну или две поверхности (Q=1 или Q=2, B\>0)
 Прямоугольник (Q=4, L<\>B)
 Квадрат (Q=4, L=B)
 Треугольник или многоугольник (Q=3 или Q\>4, L<\>0)
 Окружность (Q=0, RE\>0, L и B: нет ввода)
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
X1 Диаметр центра фигуры
C1 Угол центра фигуры (по умолчанию: угол шпинделя С))
Z1 Верхняя грань фрезерования (по умолчанию: точка
старта Z)
Z2 Дно фрезерования
Q Количество граней
 Q=0: окружность
 Q=1: одна плоскость
 Q=2: две на 180° смещенные плоскости
 Q=3: треугольник
 Q=4: прямоугольник, квадрат
 Q\>4: многоугольник
L Длина грани
 Прямоугольник: длина прямоугольника
 Квадрат, многоугольник: длина грани
 Многоугольник: L\<0 диаметр вписанной окружности
 Окружность: нет ввода
B Размер под ключ:
 для Q=1, Q=2: остаточная толщина (остающийся
материал)
 Прямоугольник: ширина прямоугольника
 Квадрат, многоугольник (Q\>=4): раствор ключа
(используйте только при четном количестве
поверхностей, программируйте альтернативно к "L")
 Окружность: нет ввода
