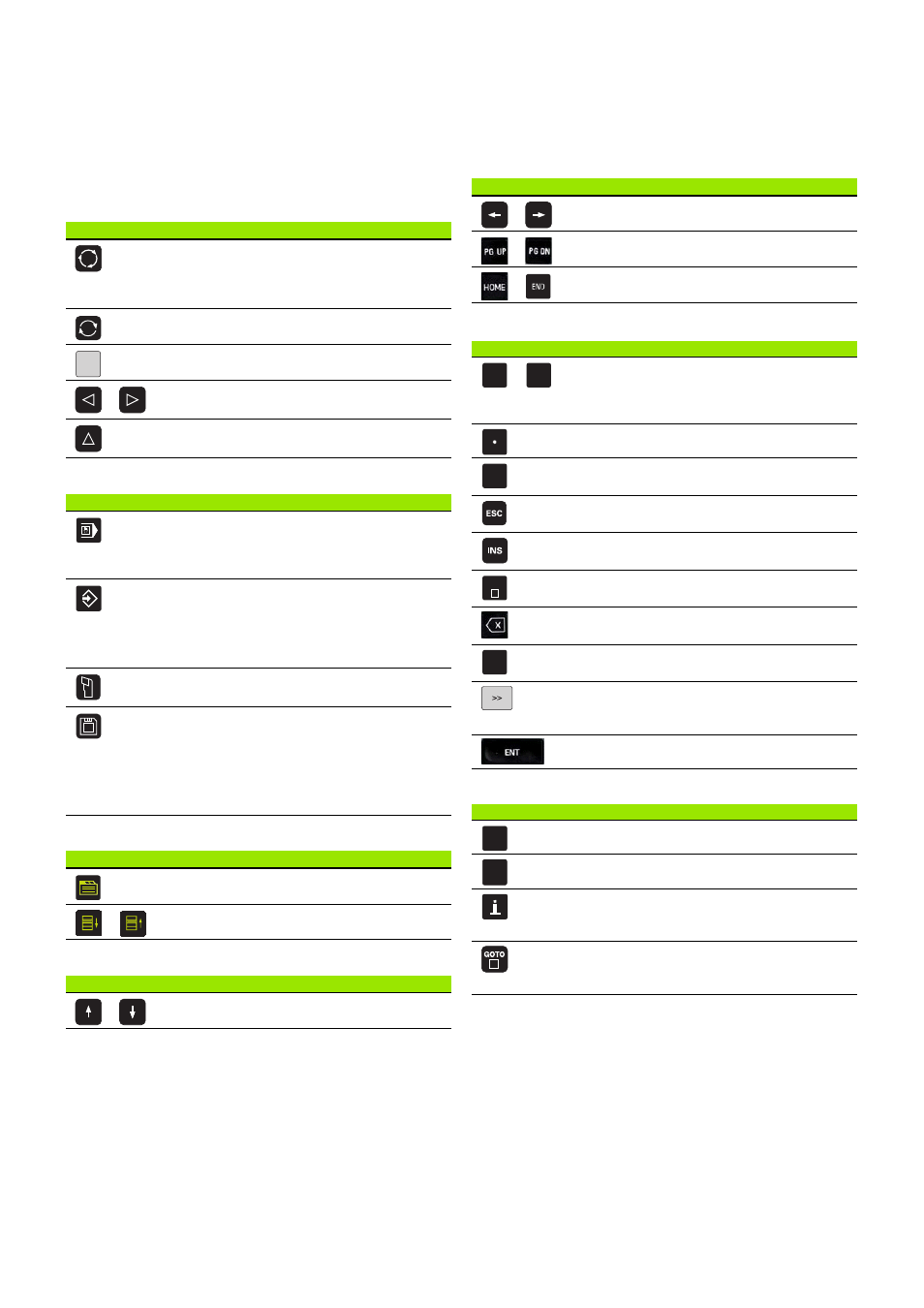

Элементы управления CNC PILOT
Элементы управления дисплея
Кнопки режимов работы
Кнопки smart.Turn
Кнопки навигации
Блок кнопок с цифрами
Специальные кнопки
Кнопка Функция
Переключение между отображением
вспомогательной графики для обработки
внутри или снаружи (только для
программирования циклов)
Без функции
Softkey: выбор функции на дисплее
Перемещение в меню Softkey влево /
вправо
Переход к следующему разделу в PLC-
меню
Кнопка Функция
Режимы работы станка:
 режим ручного управления
 Отработка программы
Режимы программирования:
 smart.Turn
 DINplus
 DIN/ISO
Данные инструмента и технологические
данные
Структурирование:
 Параметр
 Структура файлов
 Передача
 Диагностика
Кнопка Функция
Переход к следующей форме
К следующей / предыдущей группе
Кнопка Функция
Курсор вверх / вниз
Курсор влево / вправо
Страница экрана (диалога) вперед / назад
К началу / концу программы (списка)
Кнопка Функция
Кнопки с цифрами 0-9:
 Ввод цифр
 Управление меню
Десятичная точка
Переключение между положительными и
отрицательными значениями
Кнопка Escape: отмена диалога и выход в
меню
Кнопка вставить: OK в диалогах и новые
NC-кадры в редакторе
Удаление блока: удаляет выделенный
блок
Возврат на символ: удаляет символ слева
от курсора
Кнопка CE: удаляет сообщение об ошибке
в режиме работы Станок
Далее: разблокирует поля ввода в
диалоговых окнах для ввода других
значений
Ввод: подтверждает ввод данных
Кнопка Функция
Кнопки ошибки: открывает окно ошибки
Запуск встроенного калькулятора
Кнопка Инфо: отображает
дополнительную информацию в
редакторе параметров
Активация специальных функций, как
альтернативный ввод или альфа-
клавиатура
Кнопка Функция
0 9
+ /
DEL
CE
ERR
CALC
