196
Режим обучения
4.4 Циклы обработки резанием

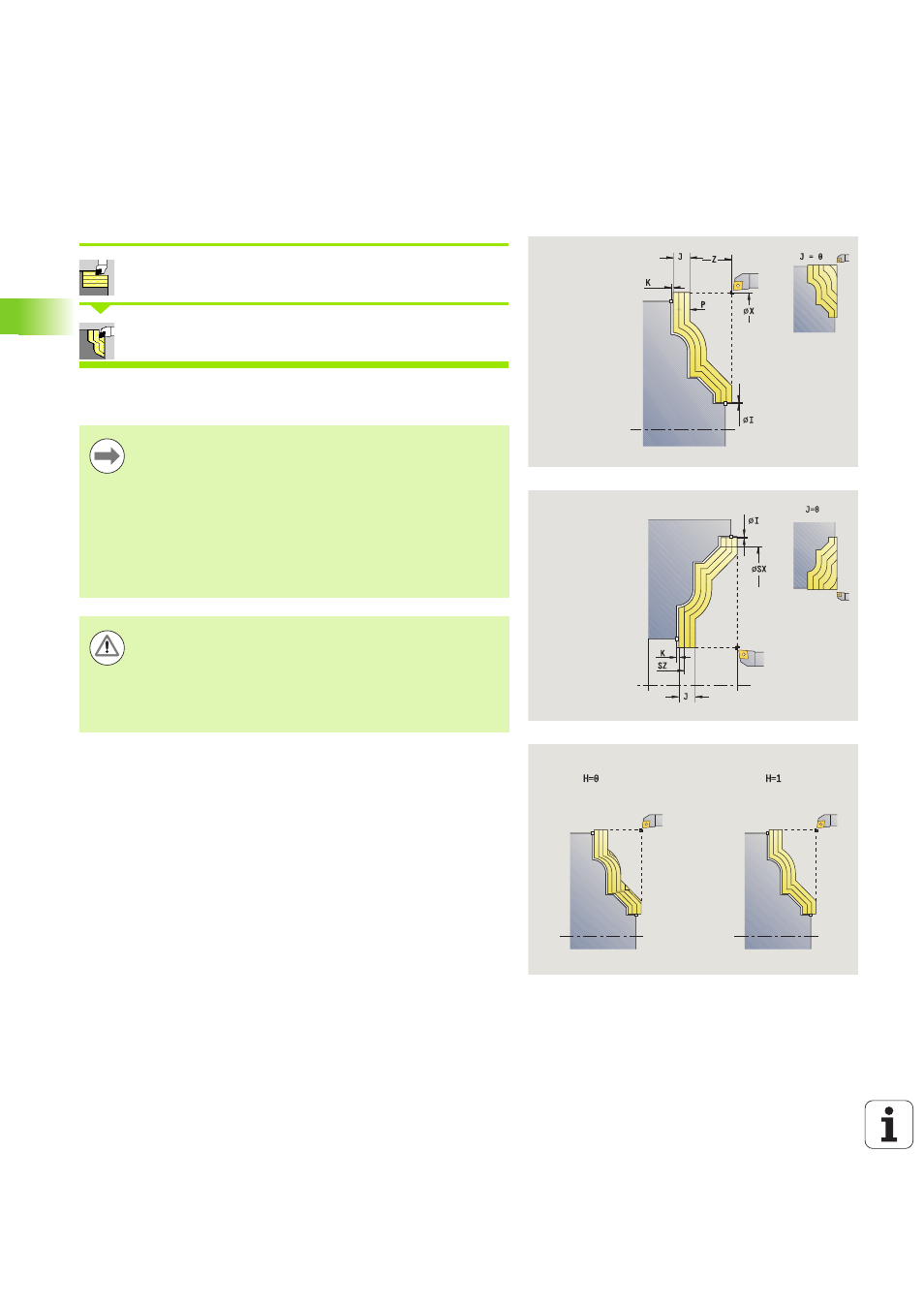

Снятие стружки, ICP параллельно контуру,
поперечно
Выбрать «циклы резания продольно/поперечно»
Выберите ICP параллельно контуру, поперечно
Цикл выполняет черновую обработку заданной области
параллельно контуру.
Цикл производит черновую обработку параллельно
контуру в зависимости от припуска заготовки J и
типа линий резания H
:
J=0: участка, описанного с помощью "X, Z" и ICP-
контура с учетом припусков.
J\>0: участка, описанного с помощью контура ICP
(плюс припуски) и припуска заготовки J.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Внимание, опасность столкновения!
Для припуска заготовки J\>0: в качестве глубины
врезания P следует использовать глубину поменьше,
если из-за геометрии режущих кромок максимальное
врезание в продольном и поперечном направлении
отличаются друг от друга.
Параметры цикла
X, Z
Начальная точка
FK
ICP-готовая деталь: имя обрабатываемого контура
P
Глубина врезания – рассчитывается в зависимости от
"J"
J=0: P является максимальной глубиной врезания.
Цикл уменьшает глубину врезания, если невозможно
использовать запрограммированную глубину из-за
геометрии режущих кромок в поперечном и
продольном направлениях.
J\>0: P является глубиной врезания. Это врезание
используется для продольного и поперечного
направлений.
H
Тип линий прохода – цикл производит снятие стружки
0: с постоянной глубиной резания
1: с равноудаленными линиями прохода
I, K
Припуск X, Z
