HEIDENHAIN CNC PILOT 640
383

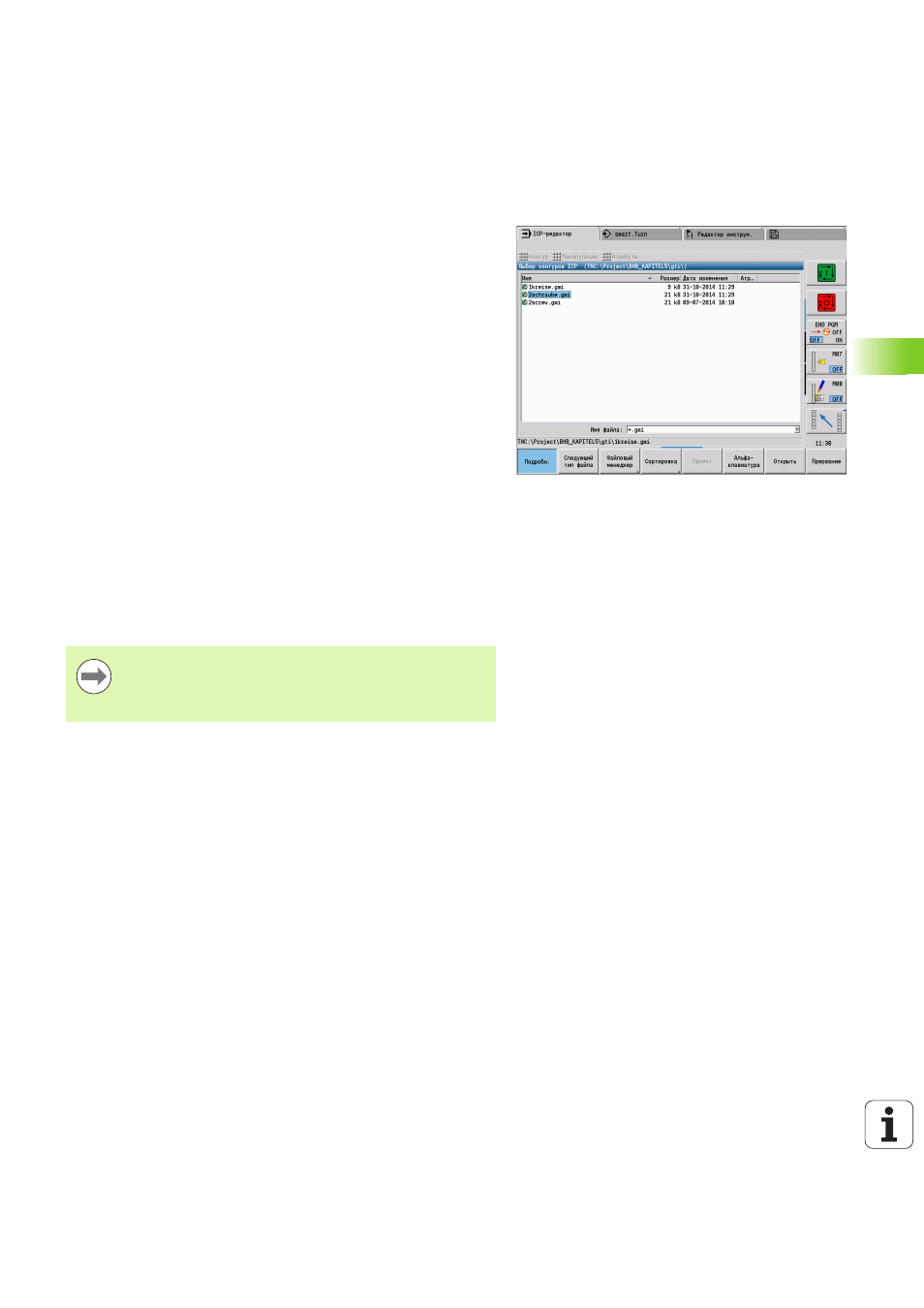

5.2 ICP-редактор
в режиме циклов
5.2 ICP-редактор в режиме циклов
В режиме циклов создаются:
сложные контуры заготовок
контуры токарной обработки
для ICP-циклов обработки резанием
для ICP-циклов прорезания
для ICP-циклов прорезного точения
сложные контуры для операций фрезерования с помощью оси С
для торцовой поверхности
для поверхности образующей
ICP-редактор активируется с помощью Softkey ICP-
редактирование
. Эта кнопка выбирается только при
редактировании ICP-циклов обработки резанием или ICP-циклов
фрезерования, а также при цикле "ICP-контур заготовки".
Описание зависит от типа контура. На основании цикла ICP
"различает":
Контур для токарной обработки или контур заготовки: Смотри
“Элементы контура, контур точения” на странице 407.
Контур для торцовой поверхности: Смотри “Контуры торцовой
поверхности в smart.Turn” на странице 433.
Контур для поверхности образующей: Смотри “Контуры
поверхности образующей в smart.Turn” на странице 441.
Обработка контуров для циклов
ICP-контурам обработки циклов присвоены имена. Имя контура
является в то же время именем файла. Имя контура применяется
также в вызывающем цикле.
Существуют следующие возможности определения имени
контура:
Определение имени контура перед вызовом ICP-редактора в
диалоговом окне циклов (поле ввода FK). ICP применяет это
имя.
Определение имени контура в ICP-редакторе. Для этого поле
ввода FK должно быть пустым при вызове ICP-редактора.
Ввод существующих контуров. При выходе из ICP-редактора в
поле ввода FK вводится имя последнего обрабатываемого
контура.
Если последовательно создаются/обрабатываются
несколько ICP-контуров, то после выхода из ICP-
редактора в цикл вводится последний обработанный
"ICP-номер контура".
