HEIDENHAIN CNC PILOT 640 483
5.15 Контуры плоскости YZ

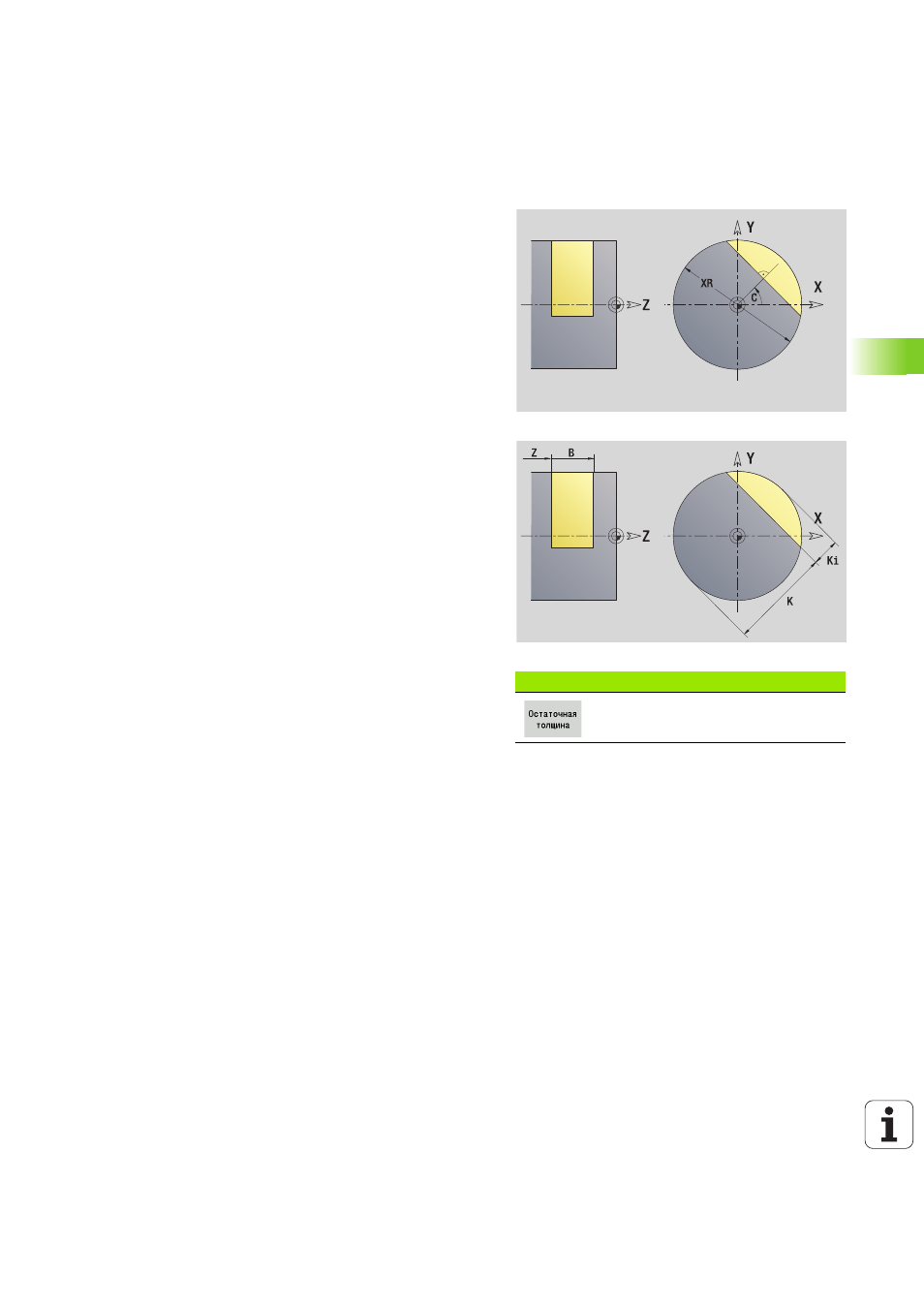

Отдельная поверхность YZ-плоскости
Эта функция залает поверхность в плоскости YZ.
Переключение между глубиной (Ki) и остаточной толщиной (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметром "Имя контура".
 G386 с параметрами отдельной поверхности.
 G309. Клавиша Softkey
Переключает поле на ввод
остаточной толщины К.
Исходные данные отдельной поверхности
ID
Имя контура
C Угол шпинделя (угловое положение перпендикуляра к
поверхности)
XR Диаметр привязки
Параметры отдельной поверхности
Z
Отсчетная грань
Ki Глубина
K Остаточная толщина
B Ширина (привязка: эталонный размер ZR)
 B<0: поверхность в отрицательном направлении Z
 B\>0: поверхность в положительном направлении Z
