HEIDENHAIN CNC PILOT 640
189

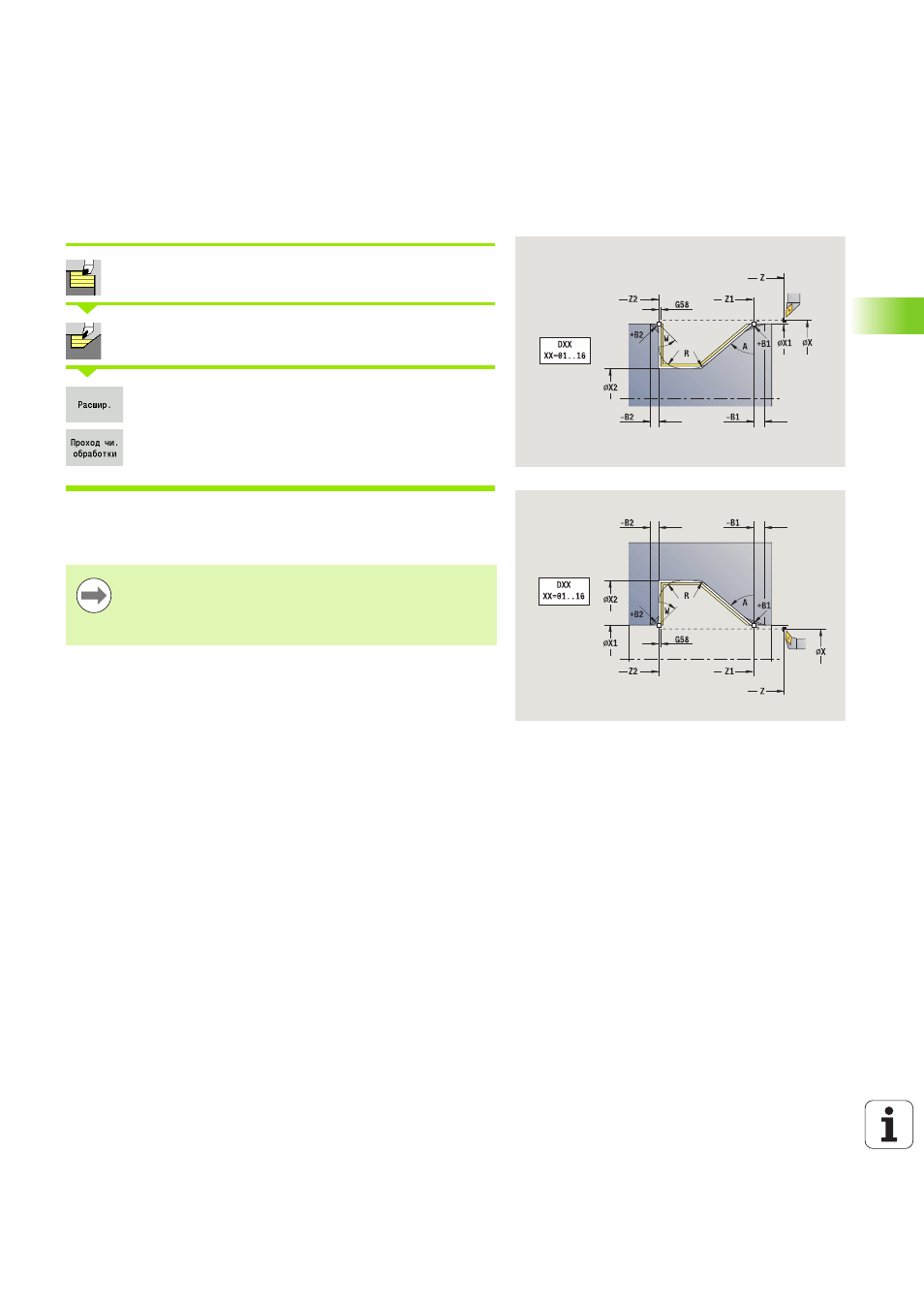

4.4 Циклы обработки резанием
Снятие стружки, врезание, продольная чистовая
обработка – Расширенный режим
Выбрать «циклы резания продольно/поперечно»
Выберите
Продольное врезание
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура
до конечной точки контура. Инструмент
останавливается в конце цикла.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
DXX
Номер аддитивной коррекции: 1-16 (смотри
G58
Припуск параллельно контуру
A
Угол врезания (диапазон: 0° <= A < 90°; по умолчанию:
0°)
W
конечный угол - наклон в конце контура –
(диапазон: 0° <= W < 90°)
R
Скругление
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B\:0: радиус скругления
B<0: ширина фаски
G47
Безопасное расстояние (смотри страница 142)
