408
ICP-программирование
5.8 Элементы конту
ра, контур точения

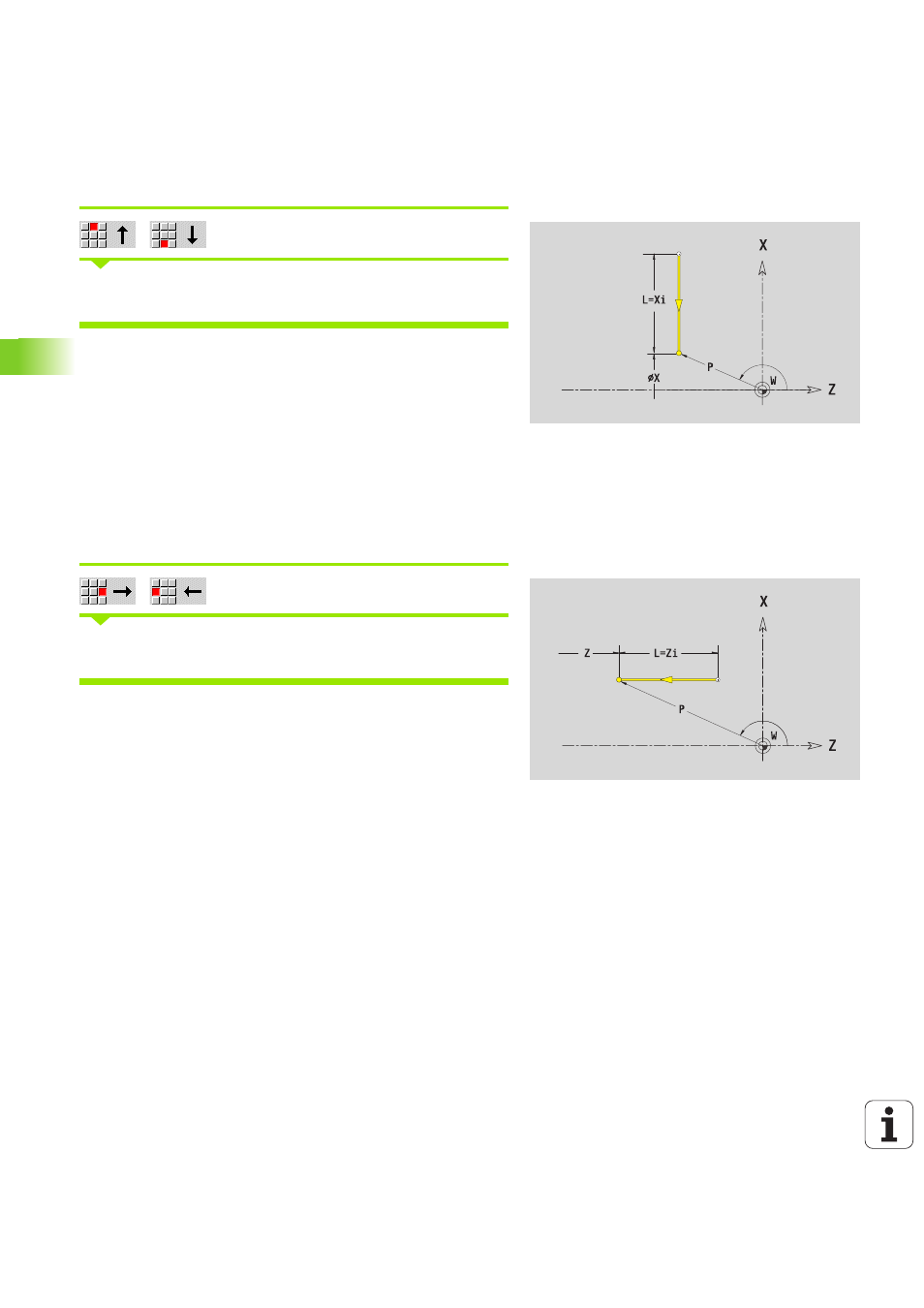

Вертикальные линии
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G1.
Горизонтальные линии
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G1.
Параметр
X
Целевая точка
Xi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
P
Целевая точка, полярная (радиус)
L
Длина линии
U, F, D, FP, IC, KC, HC: см. Атрибуты обработкиСтраница 381
Параметр
Z
Целевая точка
Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
P
Целевая точка, полярная (радиус)
L
Длина линии
U, F, D, FP, IC, KC, HC: см. Атрибуты обработкиСтраница 381
