HEIDENHAIN CNC PILOT 640
37
1.2 Конфигурация
1.2 Конфигурация
В стандартном исполнении система ЧПУ оснащена осями X и Z, а
также шпинделем. Опционально можно подключить одну С-ось, Y-
ось и один приводной инструмент.
Положение суппорта
Производитель станка настраивает CNC PILOT, при этом в его
распоряжении находятся следующие возможности:
Z-ось горизонтально с инструментальным суппортом позади
центра вращения
Z-ось горизонтально с инструментальным суппортом перед
центром вращения
Z-ось вертикально с инструментальным суппортом справа от
центра вращения
Символы меню, вспомогательные картинки, а также графическое
представление при ICP и моделирование учитывают положение
суппорта.
Изображения в данном руководстве базируются на токарном
станке с инструментальным суппортом, расположенным позади
центра вращения.
Системы держателей инструмента
В качестве носителя инструмента CNC PILOT поддерживает
револьверную головку с n местами.

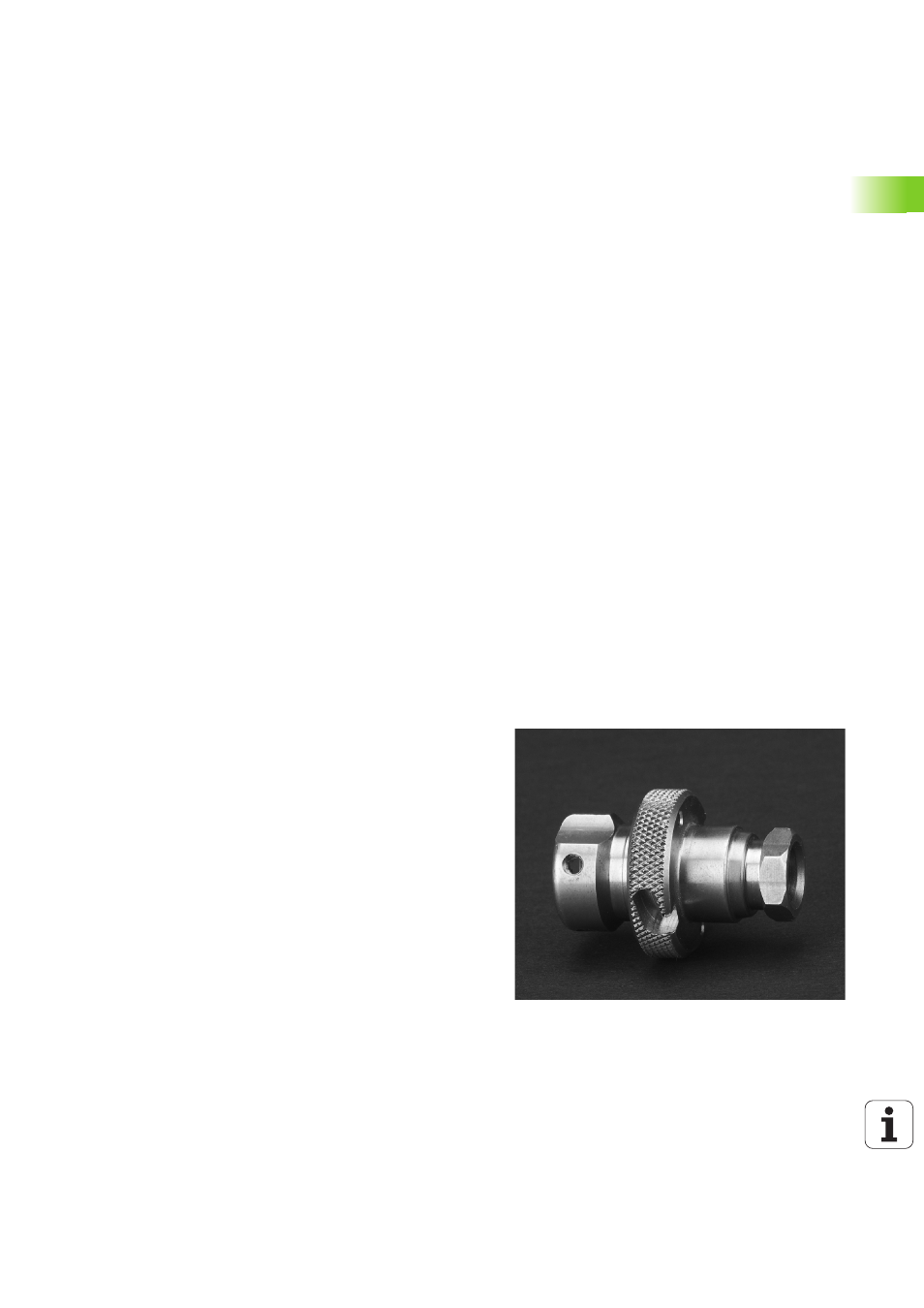

Ось C
С помощью оси C выполняется обработка сверлением и
фрезерованием на торцовой стороне и на боковой поверхности.
При использовании оси С одна ось осуществляет линейную или
круговую интерполяцию в заданной плоскости обработки со
шпинделем, в то время как третья ось интерполирует линейно.
CNC PILOT поддерживает написание программы с помощью оси
С при:
в режиме захватапозиции
smart.Turn-программирование
DINplus-программирование
