482 ICP-программирование
5.15 Контуры плоскости YZ
Круговой шаблон YZ-плоскости
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
 G482 с параметрами шаблона.
 G-функция и параметры фигуры/отверстия.
 G309.

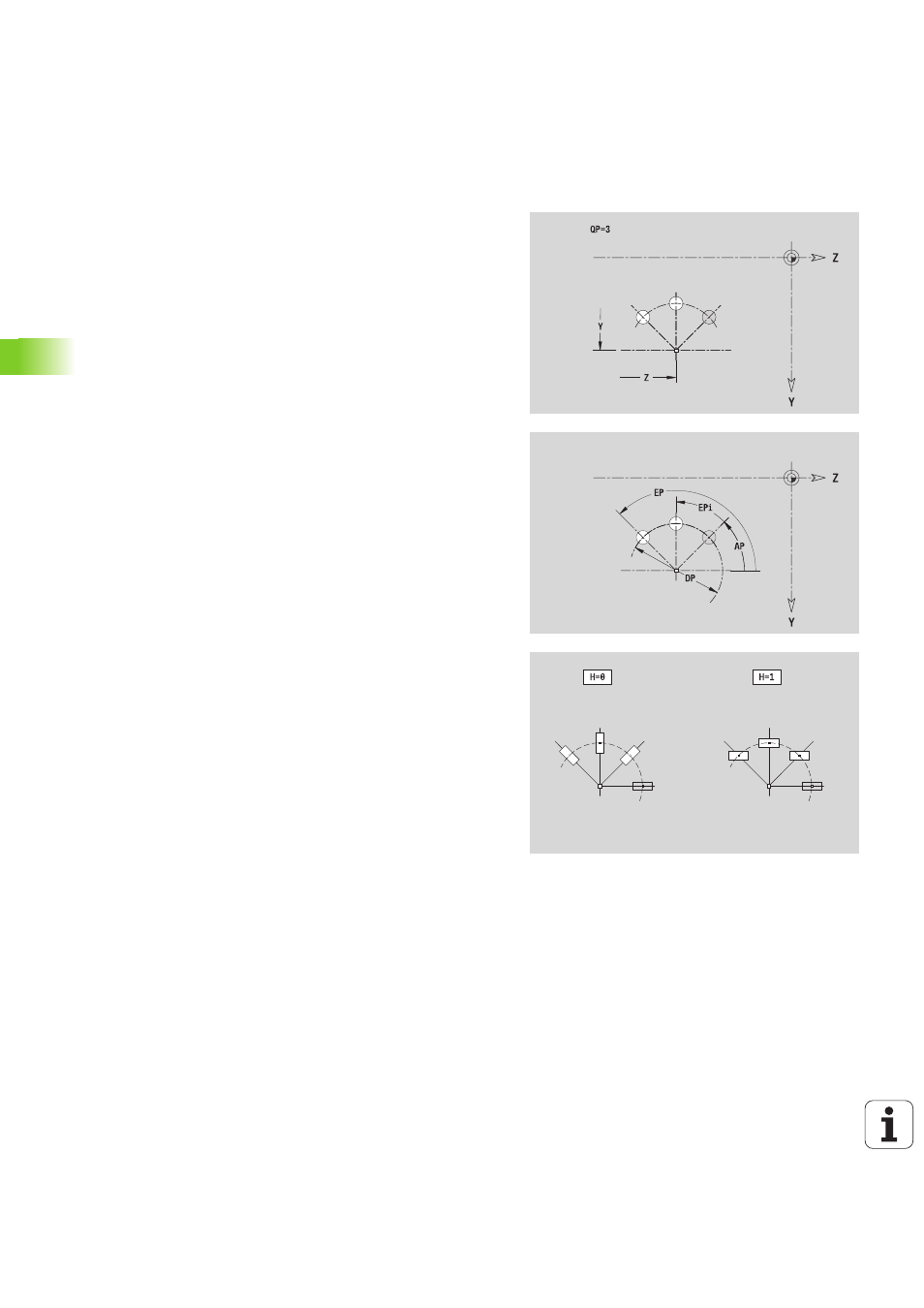

Исходные данные YZ-плоскости
ID
Имя контура
PT Глубина фрезерования
C Угол шпинделя
XR Диаметр привязки
Параметры шаблона
Y, Z
Центр шаблона
QP Количество точек шаблона
DR Направление вращения (по умолчанию: 0)
 DR=0, без EP: отверстия на всей окружности
 DR=0, с EP: деление на более длинной дуге
окружности
 DR=0, с EPi: знак перед EPi определяет
направление (EP<i0: по часовой стрелке)
 DR=1, с EP: по часовой стрелке
 DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
 DR=2, с EP: против часовой стрелки
 DR=2, с EPi: против часовой стрелке (знак перед
EPi не имеет значения)
DP Диаметр группы
AP Стартовый угол (по умолчанию: 0°)
EP Конечный угол (значение не введено:
распределение элементов шаблона по окружности
360°)
EPi Угол между двумя фигурами
H Положение элемента
 0: нормальное – фигуры поворачиваются
относительно центра окружности (вращение)
 1: оригинальное – положение фигур не меняется
относительно системы координат (параллельный
перенос)
Параметры выбранной фигуры/отверстия
