360
Режим обучения
4.9 Шаблоны растачив
ания и фрезерования

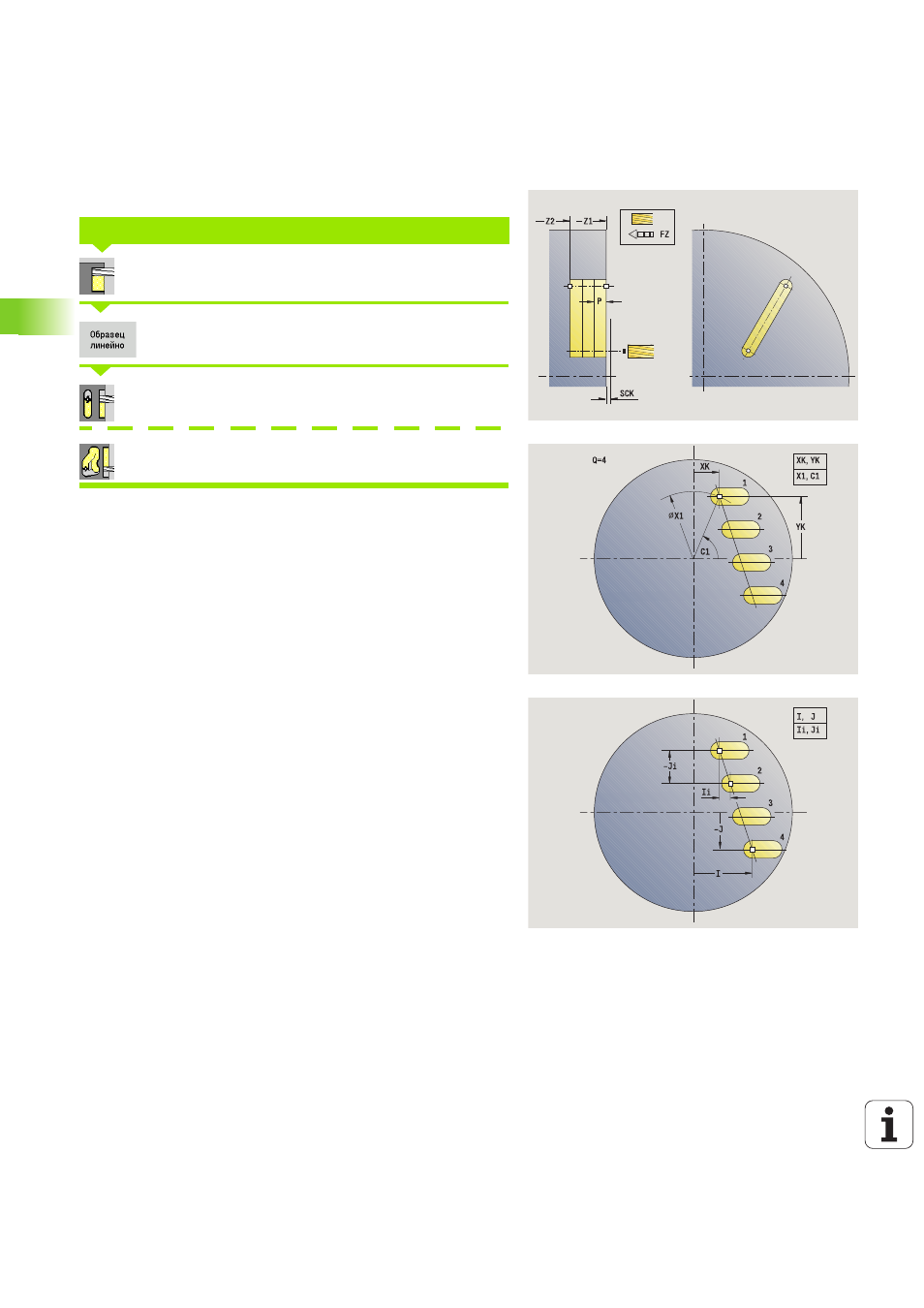

Линейный шаблон фрезерования аксиально
Выберите фрезерование
Активируйте клавишу Softkey Шаблон линейный
Выберите
Канавку аксиальную
Выбрать «контур ICP аксиально»
Шаблон линейный
подключается для создания шаблона
фрезерования с равномерными промежутками на одной линии на
торцевой поверхности.
Дополнительно необходимы параметры обработки
фрезерованием.
Используйте следующие комбинации параметров для:
точки старта шаблона:
X1, C1 или
XK, YK
позиции шаблона:
Ii, Ji и Q
I, J и Q
ЛИНЕЙНЫЙ ШАБЛОН ФРЕЗЕРОВАНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
X1, C1
Стартовая точка шаблона в полярных координатах
XK, YK
Стартовая точка шаблона в декартовых координатах
I, J
Конечная точка шаблона в декартовых координатах
Ii, Ji
(Инкрементальное) расстояние шаблона
