Режим обучения
4.3 Циклы отдельных проходов
Поперечная линейная обработка
Выбор «отдельных проходов»
Выбор «линейной обработки поперечно»
Выкл.: инструмент останавливается в конце
цикла
Вкл.: инструмент возвращается к точке старта
Линейная обработка поперечно
Инструмент перемещается на подаче от стартовой точки к
конечной точке Х2
и остается там в конце цикла.

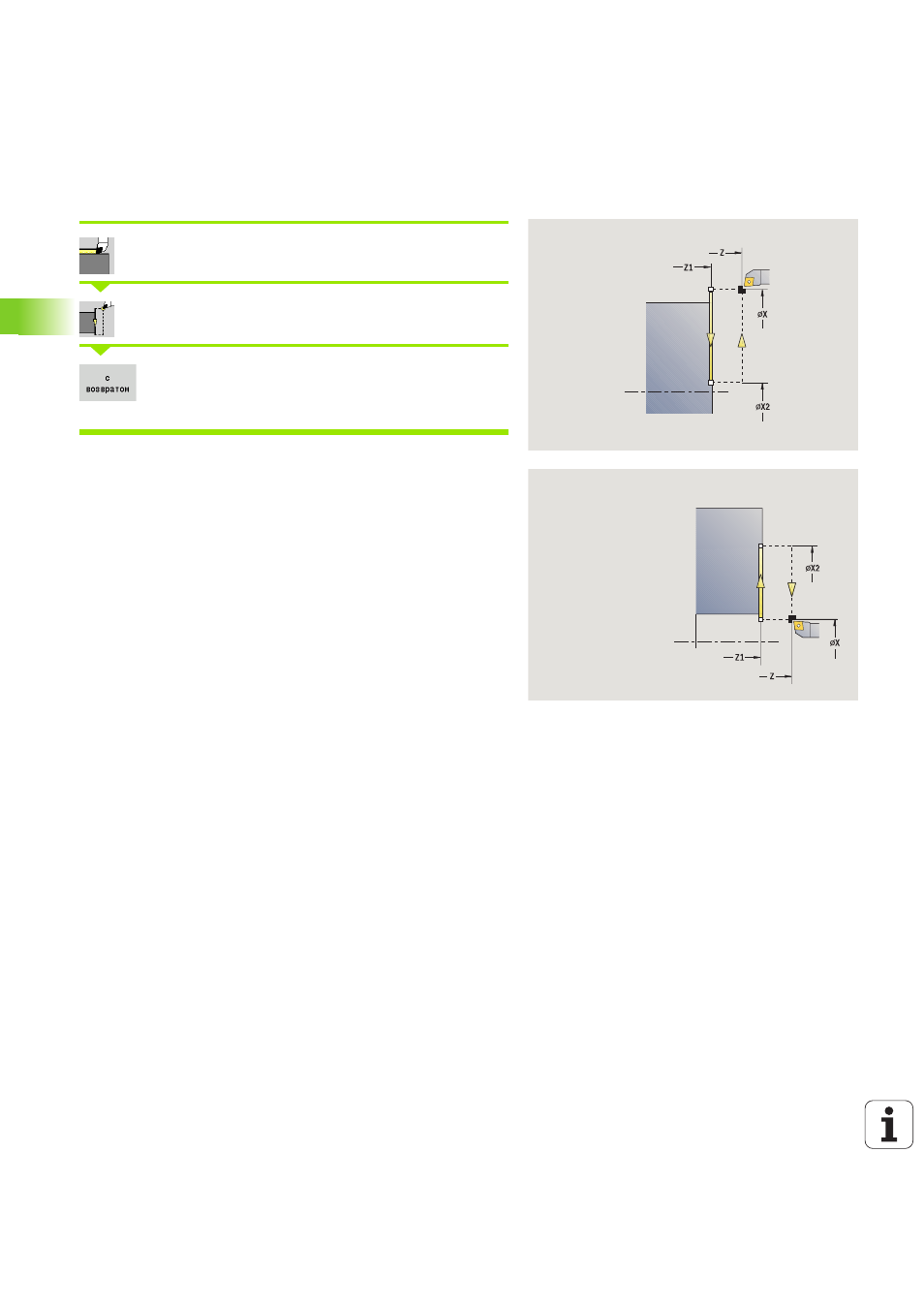

Контур, линейно-поперечно (с возвратом)
Инструмент подъезжает, делает поперечный проход и
возвращается в конце цикла к стартовой точке (см. рисунок).
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла "с возвратом"
1 перемещение от стартовой точки к начальной точке Z1
2 перемещение с подачей к «конечной точке X2»
3 поднимается и возвращается параллельно к оси на точку
старта
Параметры цикла
X, Z
Начальная точка
Z1
Начальная точка контура (при "с возвратом")
X2
Конечная точка контура
T
Номер места револьверной головки
G14
Точка смены инструмента (при "с возвратом")
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
