HEIDENHAIN CNC PILOT 640
215

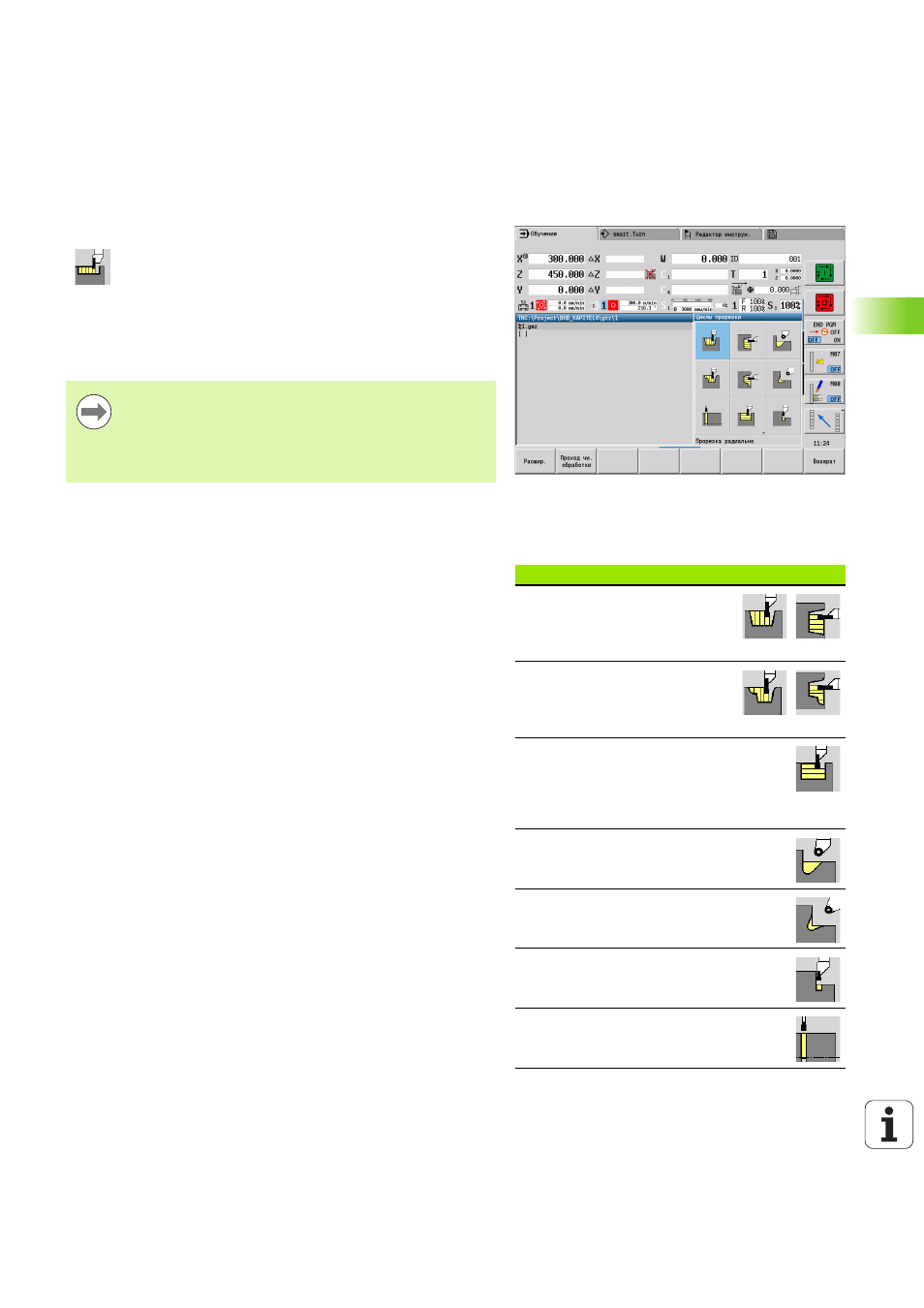

4.5 Циклы прорезки
4.5 Циклы прорезки
Циклы резания и подвода в циклах прорезания
CNC PILOT рассчитывает направление резания и подвода из
параметров циклов. Решающими являются:
Нормальный режим: параметр "точка старта X, Z" (ручной
режим "актуальная позиция инструмента") и "начало контура
X1/конец контура Z2"
Расширенный режим: параметры "начальная точка контура X1,
Z1" и "конечная точка контура X2, Z2"
ICP-циклы: параметр "точка старта X, Z" (ручной режим
"актуальная позиция инструмента") и "точка старта ICP- контур"
Группа циклов прорезки содержит циклы врезания,
прорезания, вытачивания и отрезания. Простые
контуры обрабатываются в нормальном режиме, а
сложные контуры – в расширенном режиме. ICP-
циклы прорезки обрабатывают любые контуры,
описанные с помощью ICP (см. “Контуры ICP” на
Распределение проходов: CNC PILOT рассчитывает
равномерную ширину прорезки, которая <= P.
Припуски учитываются в "расширенном режиме".
Коррекция радиуса режущей кромки производится
(исключение "выточка формы K").
Циклы прорезки
Символ
Прорезка, радиальная/
аксиальная
Циклы черновой и чистовой
обработки для простых контуров
Прорезка, радиальная/
аксиальная, ICP
Циклы черновой и чистовой
обработки для простых контуров
Токарная прорезка радиальная/
аксиальная
Циклы вытачивания и чистовой
обработки для простых и
произвольных контуров
Вытачивание формы H
выточка „форма H“
Вытачивание формы K
выточка „форма K“
Вытачивание формы U
выточка „форма U“
Отрезка
Цикл для отрезки обтачиваемой
детали
