HEIDENHAIN CNC PILOT 640
525
7.3 Данные инструмента
Стандартный токарный инструмент
Выберите новый инструмент
Выберите токарный инструмент
Для инструмента с круглой режущей пластиной:
переключитесь в диалог для грибовидного
инструмента

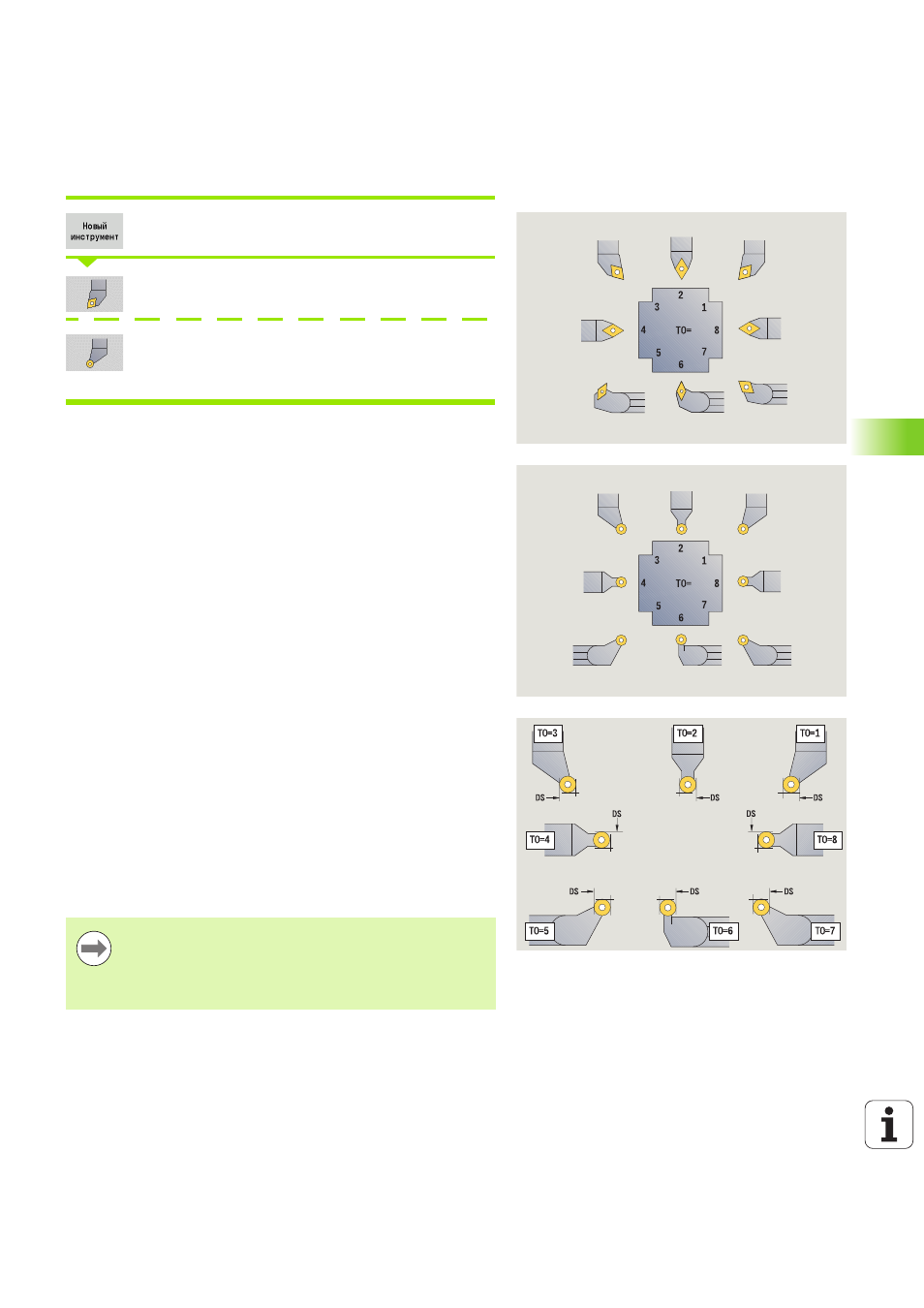

Виды ориентации инструмента TO=1, 3, 5 и 7 допускают ввод
установочного угла EW. Виды ориентации инструмента ТО = 2, 4,
6, 8 действительны для нейтрального инструмента. Нейтральным
называется инструмент, который находится точно на кончике.
Один из установочных размеров относится у нейтрального
инструмента к центру радиуса кромки.
Специальные параметры инструмента для черновой и чистовой
обработки
CO
Рабочее положение режущих кромок: главное
направление обработки инструмента влияет на настройку
угла в плане EW и угла при вершине сверла SW
(обязательно для AAG с TURN PLUS).
1: предпочтительно продольно
2: предпочтительно поперечно
3: только вдоль Z-оси
4: только вдоль Х-оси
RS
Радиус лезвия
EW Установочный угол (диапазон: 0° <= EW <= 180°)
SW Угол при вершине (диапазон: 0° <= SW <= 180°)
SUT Тип инструмента ( обязательно для AAG в TURN PLUS)
другие параметры инструмента: см. Страница 522
Специальные параметры грибовидного инструмента
RS
Радиус лезвия
EW Установочный угол (диапазон: 0° <= EW <= 180°)
DS
Специальная коррекция (положение специальной
коррекции: см рисунок)
другие параметры инструмента: см. Страница 522
С помощью Коррекции износа DX, DZ износ
компенсируется по сторонам режущей кромки,
прилегающим точке привязки. Специальная коррекция
DS
компенсирует износ третьей стороны режущей
кромки.
