5.12 Контуры торцовой по
верхности в smart.Turn

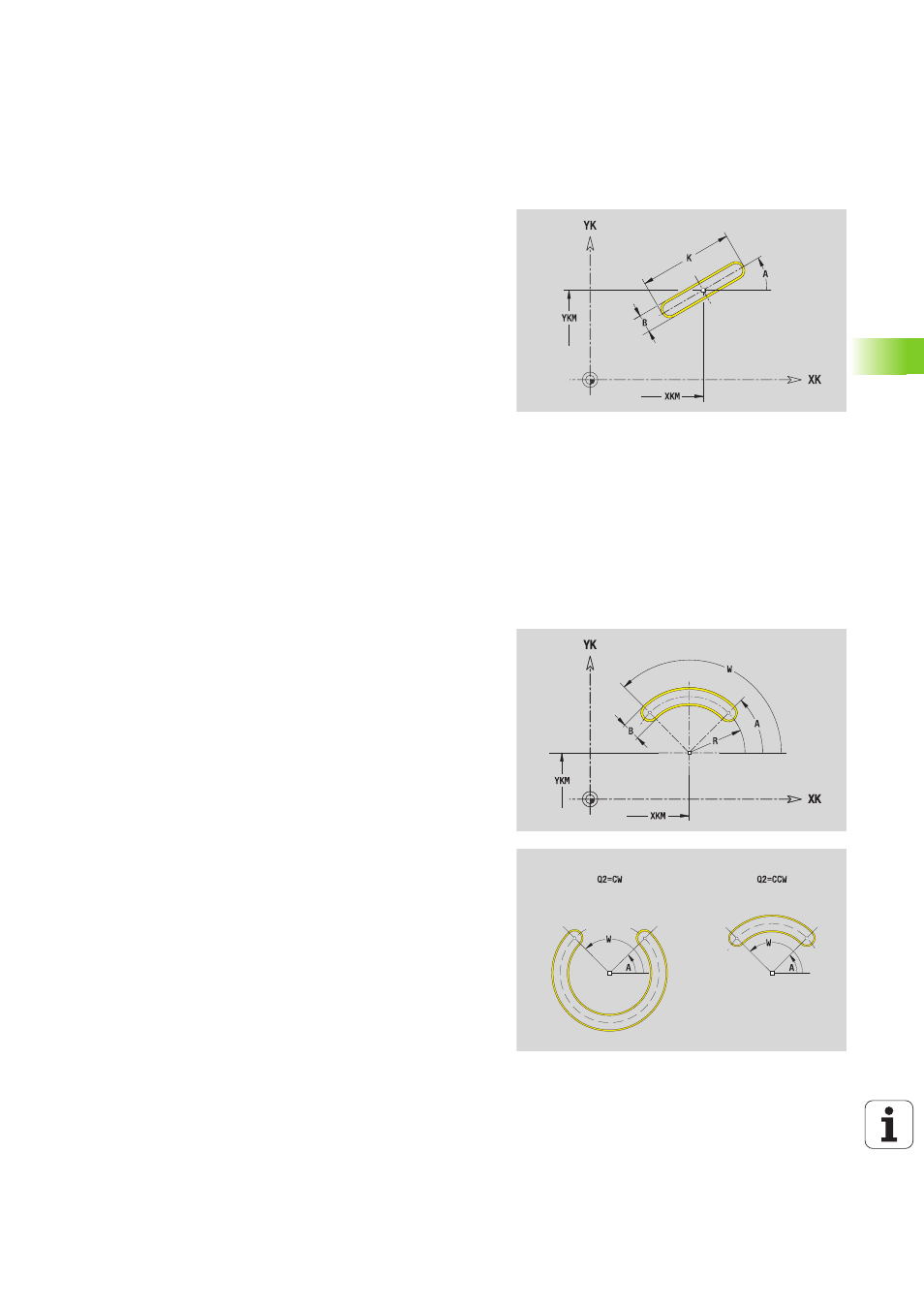

Линейная канавка на торцовой поверхности
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G301 с параметрами фигуры.
 G309.
Круглая канавка, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G302 или G303 с параметрами фигуры.
 G309.
Исходные данные, торцовая поверхность
ID
Имя контура
PT Глубина фрезерования
ZR Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
K Длина
B Ширина
Исходные данные, торцовая поверхность
ID
Имя контура
PT Глубина фрезерования
ZR Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
W Угловое положение (привязка: ось XK)
R Радиус кривизны (привязка: контур центра канавки)
Q2 Направление вращения
 CW
 CCW
B Ширина
