HEIDENHAIN CNC PILOT 640 177
4.4 Циклы обработки резанием
Снятие стружки, продольное врезание
Выбрать «циклы резания продольно/поперечно»
Выберите Продольное врезание

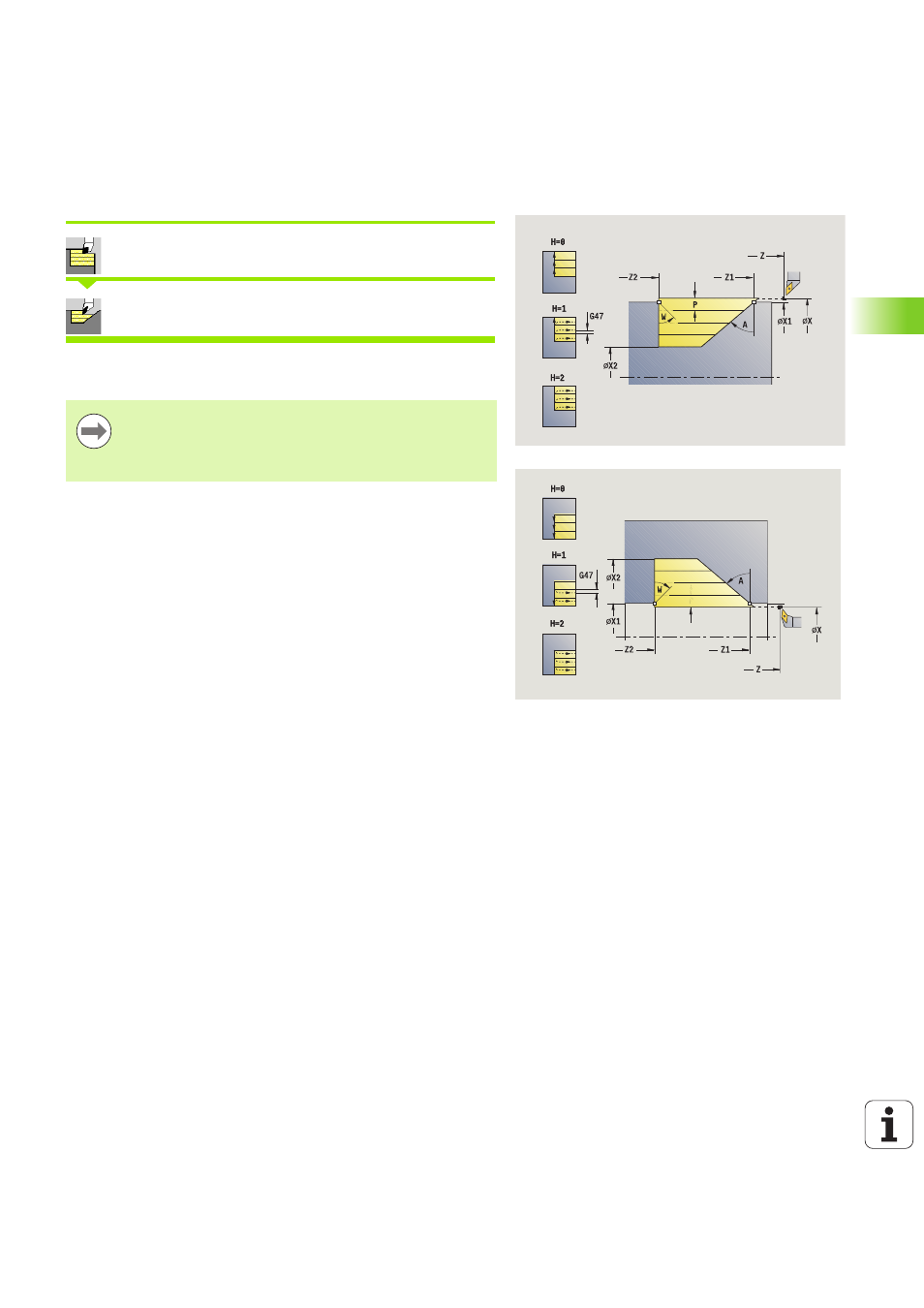

Цикл производит черновую обработку описанной через стартовую
точку , конечную точку и угол врезания области.
Тип обработки для доступа к технологической базе данных:
черновая обработка
 Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
 Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
P Глубина врезания: максимальная глубина врезания
H Сглаживание контура
 0: с каждым проходом
 1: с последним проходом
 2: без сглаживания контура
A Угол врезания (диапазон: 0° <= A < 90°; по умолчанию:
0°)
W конечный угол - наклон в конце контура –
(диапазон: 0° <= W < 90°)
G47 Безопасное расстояние (смотри страница 142)
G14 Точка смены инструмента (смотри страница 142)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
