320 Режим обучения
4.7 Циклы сверления

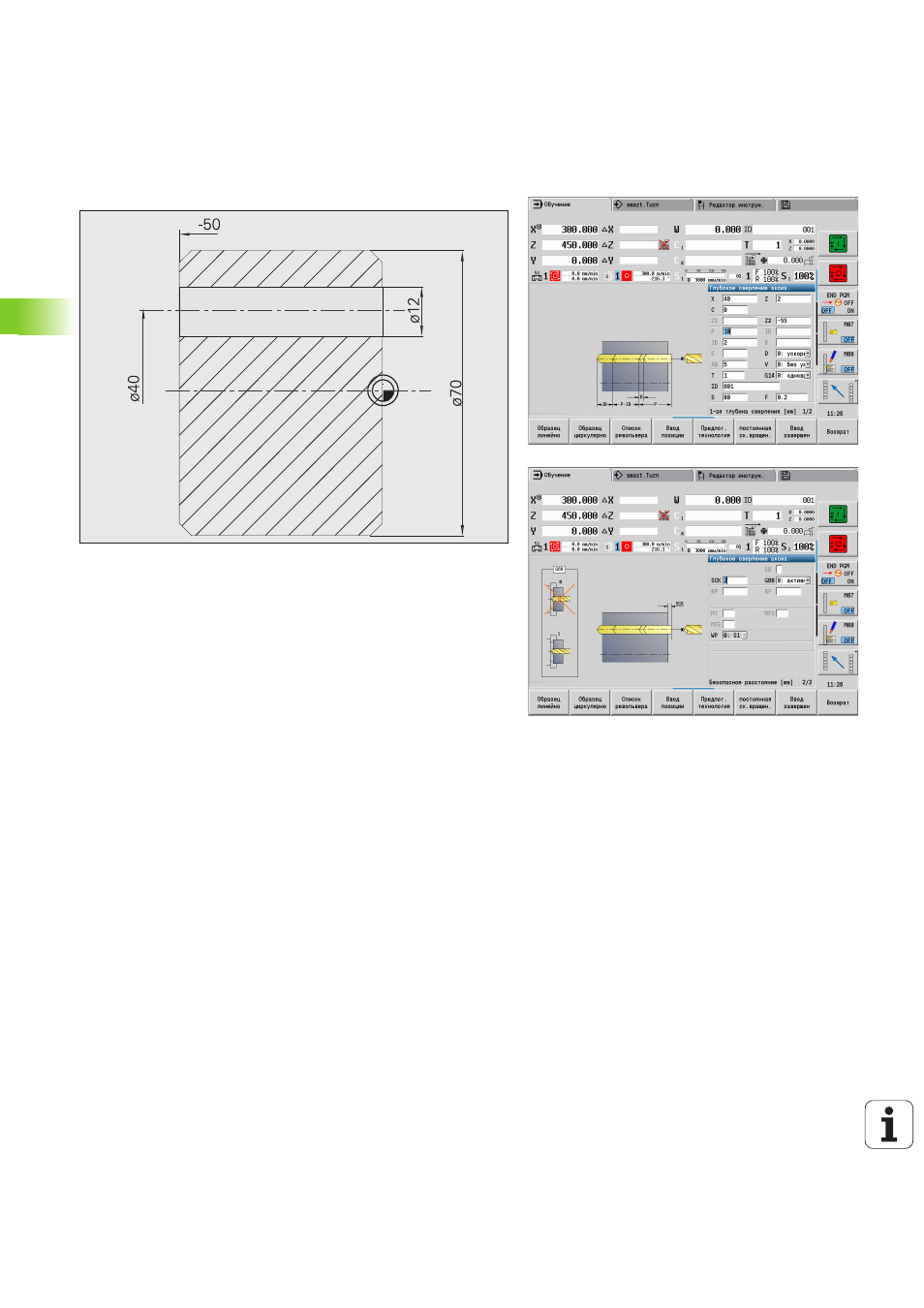

Сверление глубоких отверстий
Инструмент производит сверление при помощи цикла глубокого
сверления аксиально вне центра. Условием для такой обработки
являются позиционируемый шпиндель и приводные инструменты.
1-ая глубина сверления P
и редукционное значение глубины
сверления IB задают отдельные ступени сверления, а
минимальная глубина сверления JB ограничивает уменьшение.
Поскольку длина возврата B не определена в спецификации, цикл
вытягивает сверло обратно к точке старта, делает
кратковременную задержку и подает на врезание на безопасном
расстоянии на следующую ступень сверления.
Поскольку на этом примере объясняется сквозное сверление,
конечная точка отверстия Z2 располагается таким образом, что
сверло полностью просверливает материал.
"AB" и "V" задают уменьшение подачи для рассверливания и
сквозного сверления.
Данные инструмента
 TO = 8 – Ориентация инструмента
 I = 12 – диаметр отверстия
 B = 118 – угол при вершине
 H = 1 – инструмент с приводом
