HEIDENHAIN CNC PILOT 640 497
6.3 Виды

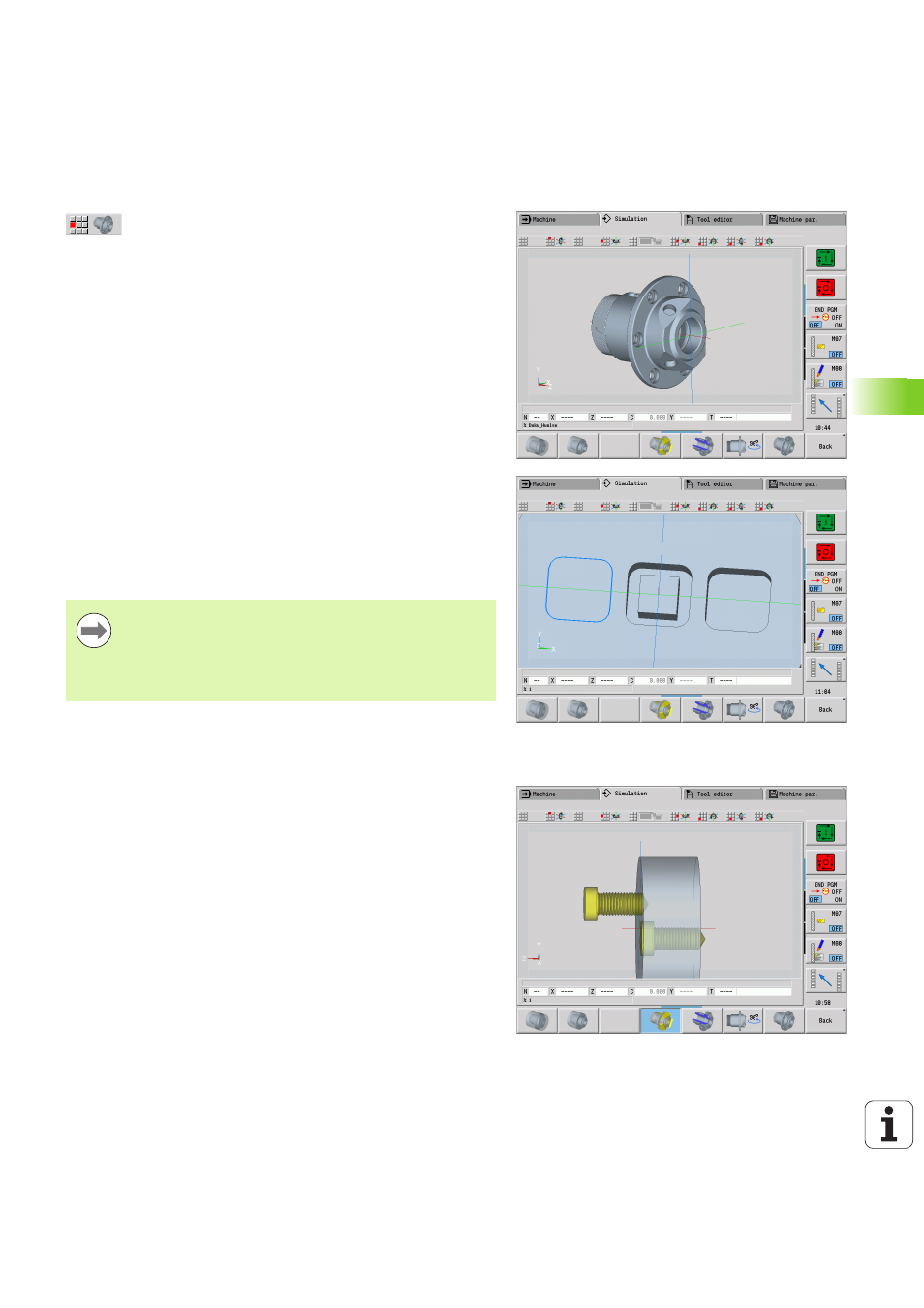

Трехмерное изображение

Пункт меню 3D-вид переключает на изображение
детали в перспективе и показывает
запрограммированную готовую деталь.
С помощью пункта меню "3D-вид" можно вывести изображение
заготовки и готовой детали со всеми видами токарной обработки,
контурами фрезерования, сверления и нарезания резьбы в виде
объемной модели. Наклонную плоскость Y и такие виды
обработки, выполняемые относительно данной плоскости, как
карманы или шаблоны, CNC PILOT также отображает корректно..
CNC PILOT отображает контуры фрезерования в зависимости от
параметров HC: атрибут сверл./фрез. из G308. Если в этом
параметре выбраны значения контурного фрезерования,
фрезерования карманов или плоскостей, то на графике
отображаются соответствующие трехмерные элементы. Для
других или отсутствующих значений параметра HC система
управления отображает описанный контур фрезерования в виде
синего контура.
CNC PILOT отображает элементы, которые невозможно
рассчитать, в виде оранжевой линии, например, если открытый
контур фрезерования запрограммирован как карман.
С помощью Softkey и функций меню можно изменять вид
представления обрабатываемой детали.
Режим проверки
В режиме проверки проверяются отверстия и контуры
фрезерования, например, на неправильное позиционирование.
В режиме проверки CNC PILOT отображает контуры токарной
обработки серым, контуры сверлений и фрезерования желтым
цветом. Для лучшего обзора система управления отображает все
контуры в прозрачном виде.
Независимо от обработки в программе ЧПУ графика
отображает запрограммированный в разделе
ГОТОВАЯ ДЕТАЛЬ контур готовой детали.
Можно отменить расчет 3-мерного отображения, для
чего нажмите кнопку ESC или Softkey Отмена.
