438
ICP-программирование
5.12 Контуры торцовой по
верхности в smart.Turn

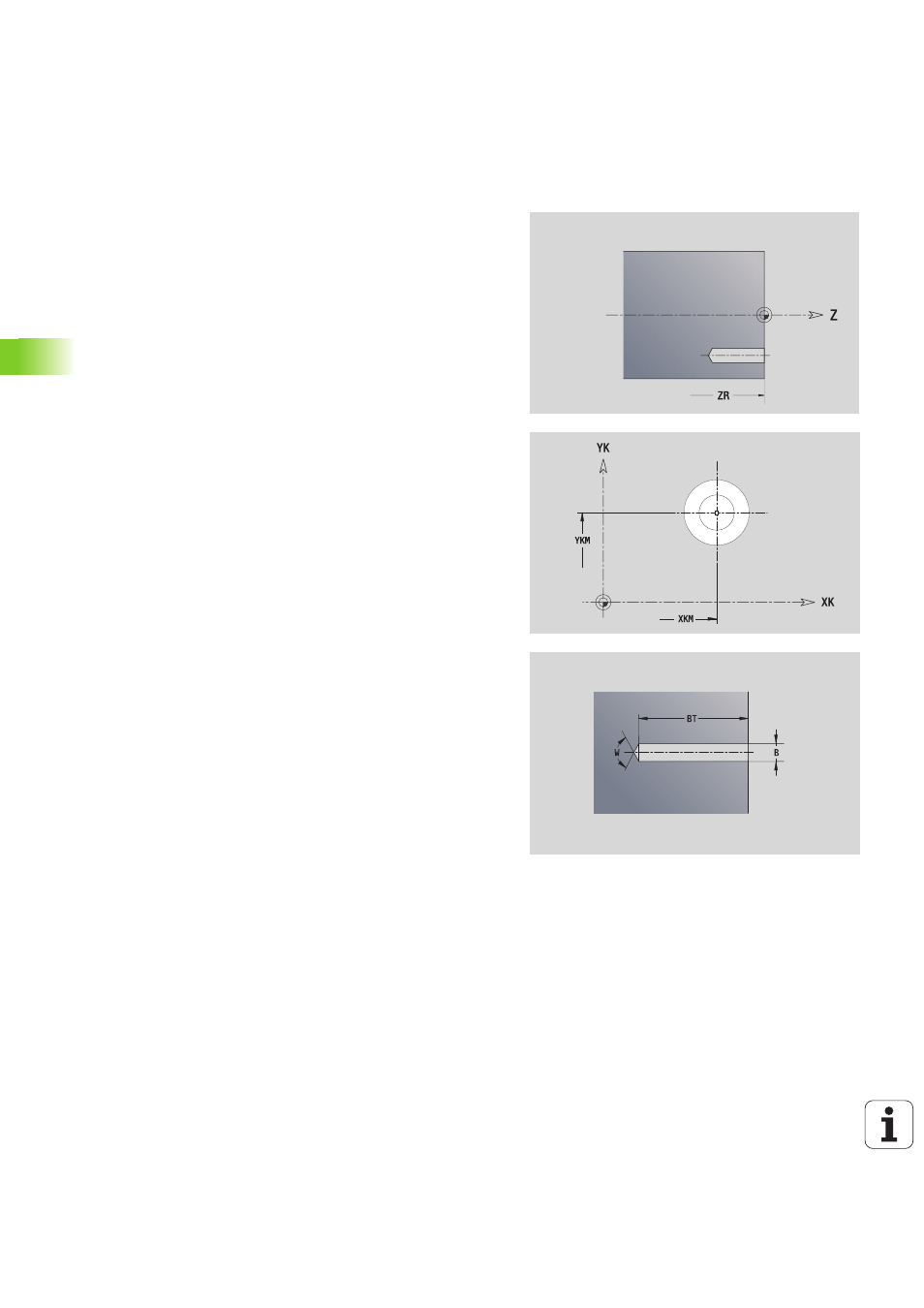

Отверстие торец
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Нарезание резьбы
Эталонный размер ZR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
(–1*BT).
G300 с параметрами отверстия.
G309.
Исходные данные отверстия
ID
Имя контура
ZR
Эталонный размер
Параметр отверстия
XKM, YKM Центр отверстия (декартовы координаты)
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT
Глубина (без знака)
W
Угол
Зенкование
R
Диаметр
U
Глубина
E
Угол зенкования
Нарезание резьбы
GD
Диаметр
GT
Глубина
K
Длина выхода
F
Шаг резьбы
GA
Вид резьбы (правая/левая резьба)
0: правая резьба
1: левая резьба
