Режим работы "Станок"
3.10 Контроль нагрузки (опция)
проверьте базовые значения.
После успешного проведения эталонной обработки нужно
проверить определенные базовые значения.
Значения величин:
Загрузка: определенный движущий момент относительно
номинального момента привода в [%]
Суммарная загрузка: сумма всех значений загрузки в зоне
контроля в [%*мс]
Отображение базовых значений: выбрать меню Индикация \>
Пункт меню Редактирование данных нагрузки – система

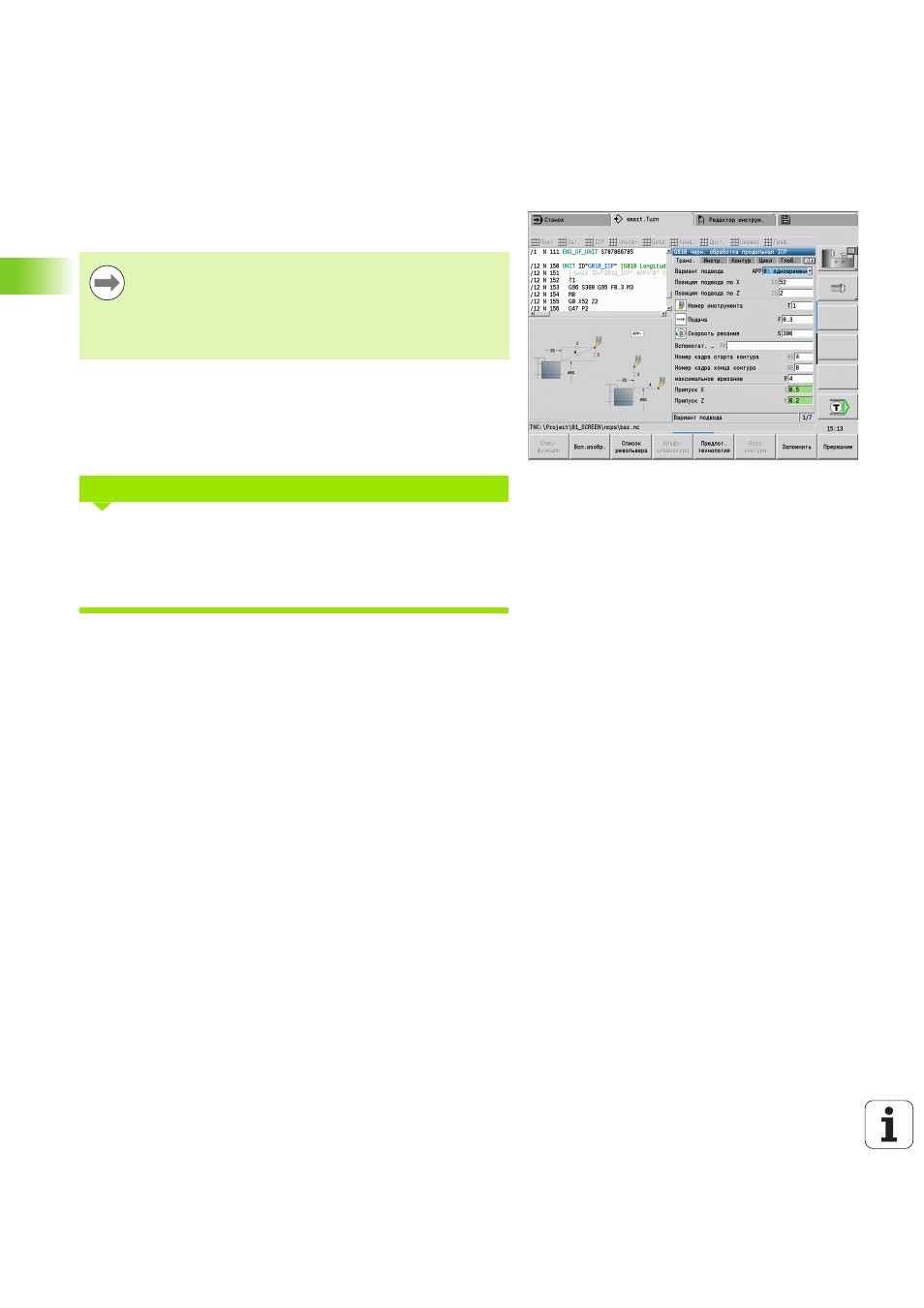

управления открывает формуляр "Установка данных нагрузки" с
нижеследующими параметрами и дополнительно отображает
определенные значения в виде полосовых диаграмм
Контроль нагрузки сравнивает текущие значения
загрузки с предельным значениями. Чтобы сравнение
работало, базовые значения загрузки не должны быть
слишком низкими. Проверьте выявленные значения и,
при необходимости, удалите из зоны контролируемые
оси, загрузка которых менее 5%.
ОТКРЫТИЕ БАЗОВЫХ ЗНАЧЕНИЙ
Параметр
ZO
Номер зоны контроля
AX
Контролируемая ось
CH
Избранный канал
T
Место текущего инструмента в зоне контроля
ID
Наименование текущего инструмента в зоне контроля
P
Максимальная загрузка во время эталонной
обработки
PA
Максимальная загрузка во время текущей обработки
PG1
Предельное значение 1 загрузки
PG2
Предельное значение 2 загрузки
W
Суммарная загрузка во время эталонной обработки
WA
Суммарная загрузка во время текущей обработки
WGF
Коэффициент для предельного значения суммарной
нагрузки
