504 Графическое моделирование
6.7 Сохранение контура
6.7 Сохранение контура
Сохранение созданного контура в
моделировании
Составленный в моделировании контур можно сохранить и
загрузить его в smart.Turn. Составленный с помощью
моделирования контур заготовки и готовой детали можно
загрузить в smart.Turn. Для этого выберите в пункте меню "ICP"
функцию "Добавить контур".
Пример: оператор описывает заготовку и готовую деталь и
моделирует обработку первого закрепления. Затем можно
сохранить контур и использовать его для второго закрепления.
При "составлении контура" моделирование сохраняет:
 ЗАГОТОВКА: смоделированное состояние изготовления
контура
 ГОТОВАЯ ЧАСТЬ: запрограммированную готовую деталь
Моделирование учитывает смещение нулевой точки заготовки и/
или зеркальное отображение заготовки.

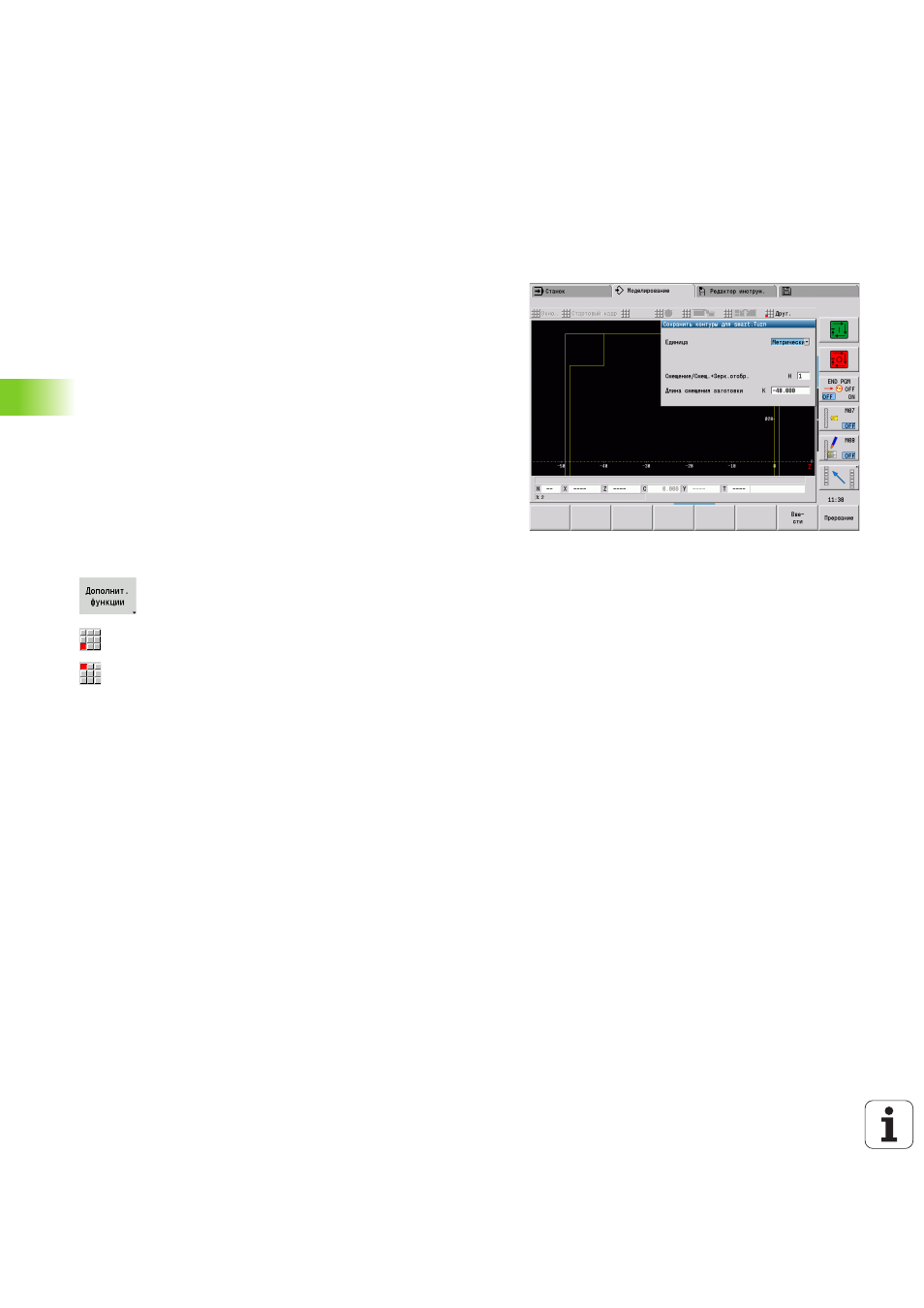

Сохранение контура:

Выберите Softkey "Дополнительные функции"

Выберите меню "Прочее"

Выберите меню "Сохранить контур"

Система ЧПУ откроет диалоговое окно, в котором вам будет
необходимо задать следующие данные:
 Единица: описание контура метрически или в дюймах
 Смещение: смещение нулевой точки заготовки
 Зеркальное отображение: отображать/не отображать контуры
зеркально
