258
Режим обучения

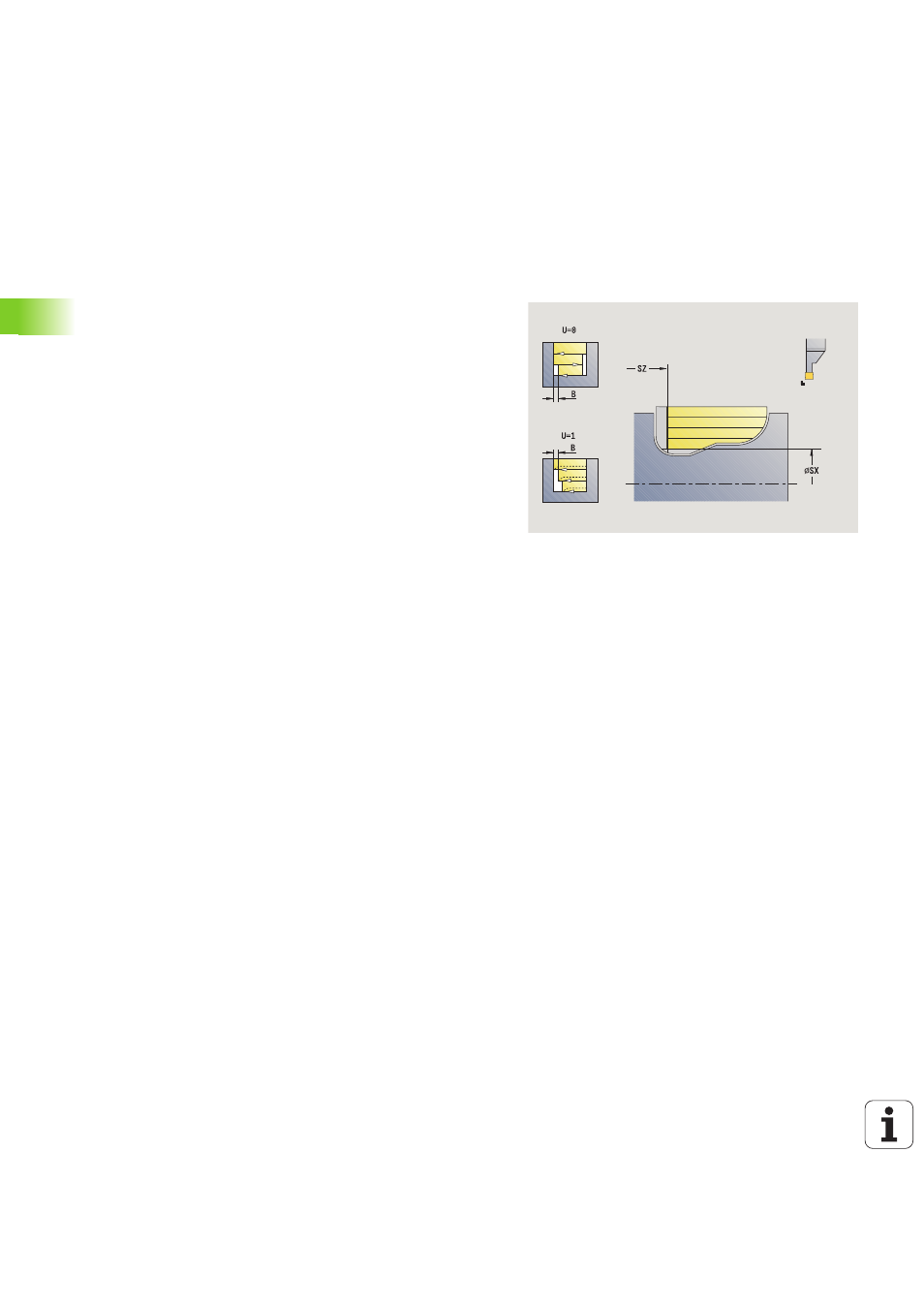

4.5 Циклы прорезки
Тип обработки для доступа к технологической базе данных:
прорезное точение
Отработка цикла
1 рассчитывает распределение проходов
2 подача из начальной точки для первого прохода.
3 врезает (обработка прорезанием)
4 снимает стружку прямоугольно в направлении прорезания
(обработка точением)
5 3---4 повтора, пока определенный участок не будет обработан
6 возвращается параллельно к оси к точке старта
7 подвод в соответствии с настройкой G14 к точке смены
инструмента
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
G47
Безопасное расстояние (смотри страница 142)
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
