HEIDENHAIN CNC PILOT 640
499

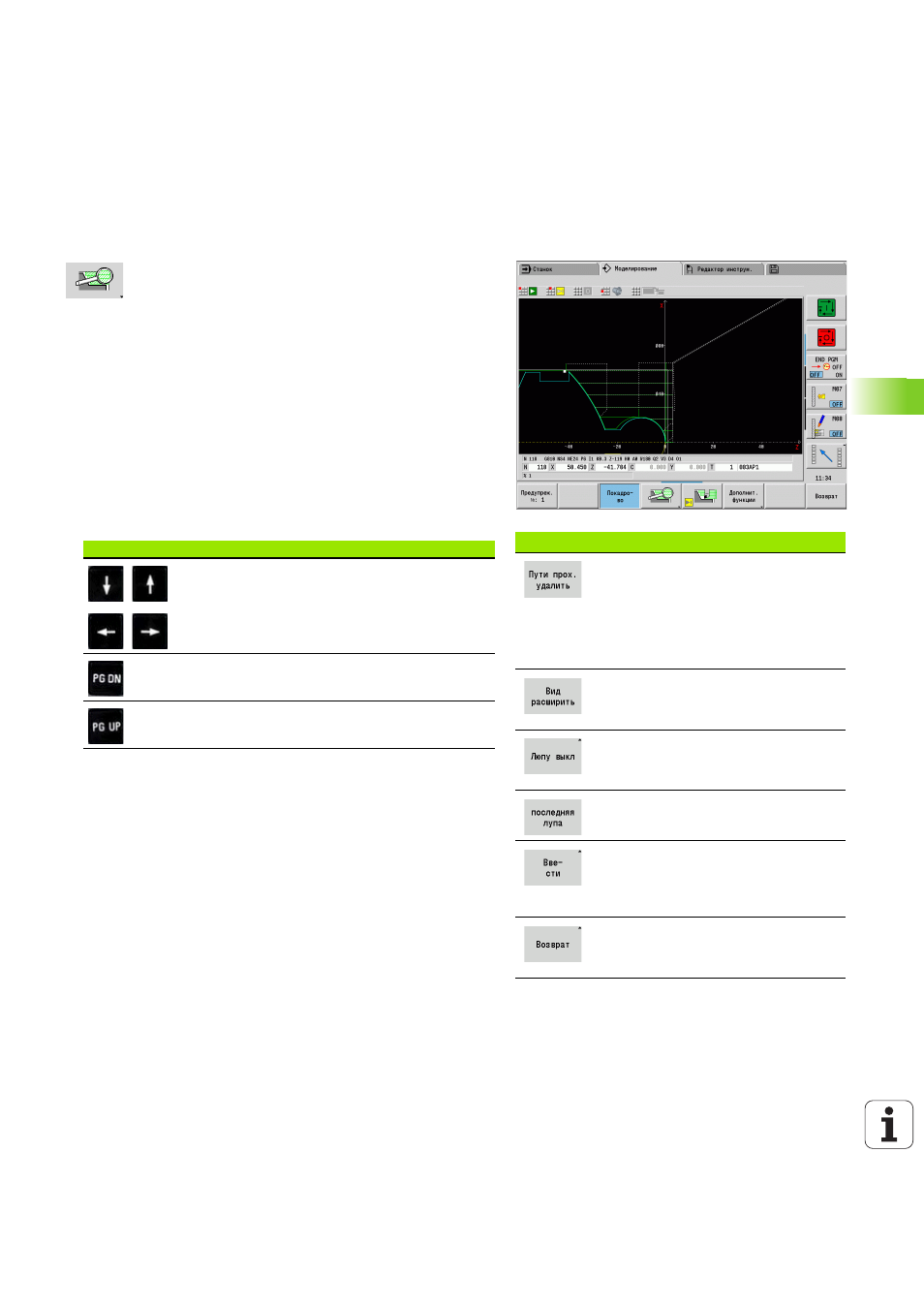

6.4 Лупа
6.4 Лупа
Настройка фрагмента изображения
С помощью этой клавиши Softkey активируется "Лупа".
Функция лупы позволяет изменить видимый фрагмент
изображения в окне моделирования. Для изменения
фрагмента изображения альтернативно можно использовать
Клавиши курсора, а также кнопки PgDn и PgUp.
В случае программ циклов и при первом запуске какой-либо
программы в режиме моделирования CNC PILOT автоматически
выбирает фрагмент изображения. При повторном вызове
функции моделирования той же самой программой smart.Turn
используется последний активный фрагмент изображения.
В режиме многооконного отображения лупа действует в окне с
зеленой рамкой.
Изменение фрагмента изображения с помощью клавиш
Видимый фрагмент изображения изменяется, без открытия
меню лупы, с помощью следующих клавиш:
Softkey в функции лупы
Стираются все уже отмеченные
пути перемещения инструмента.
При активном режиме слежения
за заготовкой осуществляется
слежение за ней и перерисовка.
Закрывает меню лупы.
Непосредственно увеличивает
видимый фрагмент изображения
(Zoom –).
Переключает обратно в
стандартный режим изображения
фрагмента и закрывает меню лупы.
Возврат к последнему выбранному
фрагменту изображения.
Принимает выделенную в красном
прямоугольнике область в качестве
нового фрагмента изображения и
закрывает меню лупы.
Закрывает меню лупы без
изменения фрагмента
изображения.
Клавиши для изменения фрагмента изображения
Клавиши курсора передвигают заготовку в
направлении стрелки.
Уменьшает отображаемую заготовку (Zoom ).
Увеличивает отображаемую заготовку (Zoom +).
