HEIDENHAIN CNC PILOT 640
421
5.9 Элементы контура, торцовая поверхность

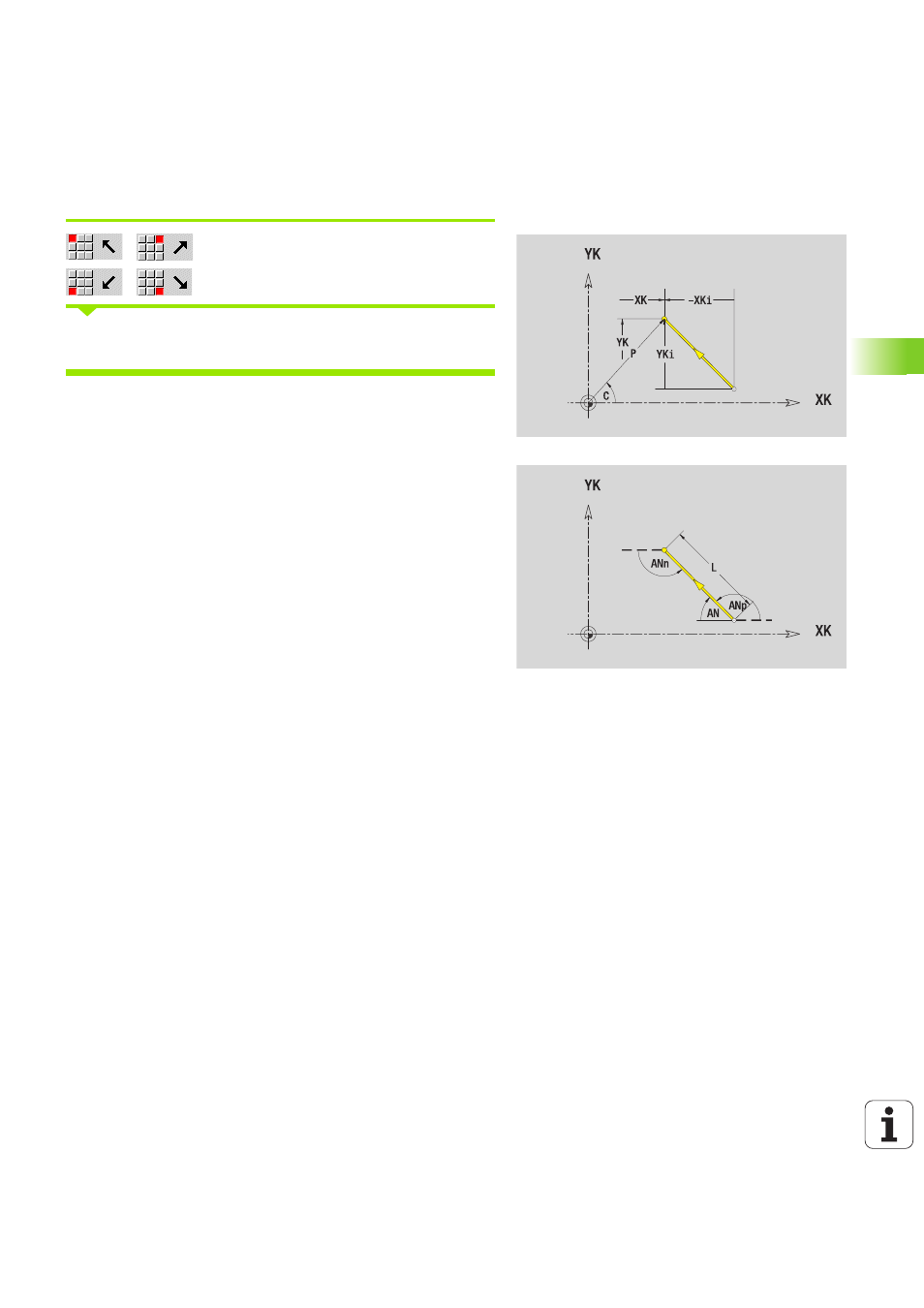

Линия под углом, торцовая поверхность
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G101.
Параметр
XK, YK
Целевая точка, декартовы координаты
XKi, YKi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
C
Целевая точка, полярная – угол
P
Целевая точка, полярные координаты
AN
Угол к оси XK (направление угла: см. вспомогательный
рисунок)
L
Длина линии
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 381
