272
Режим обучения
4.5 Циклы прорезки

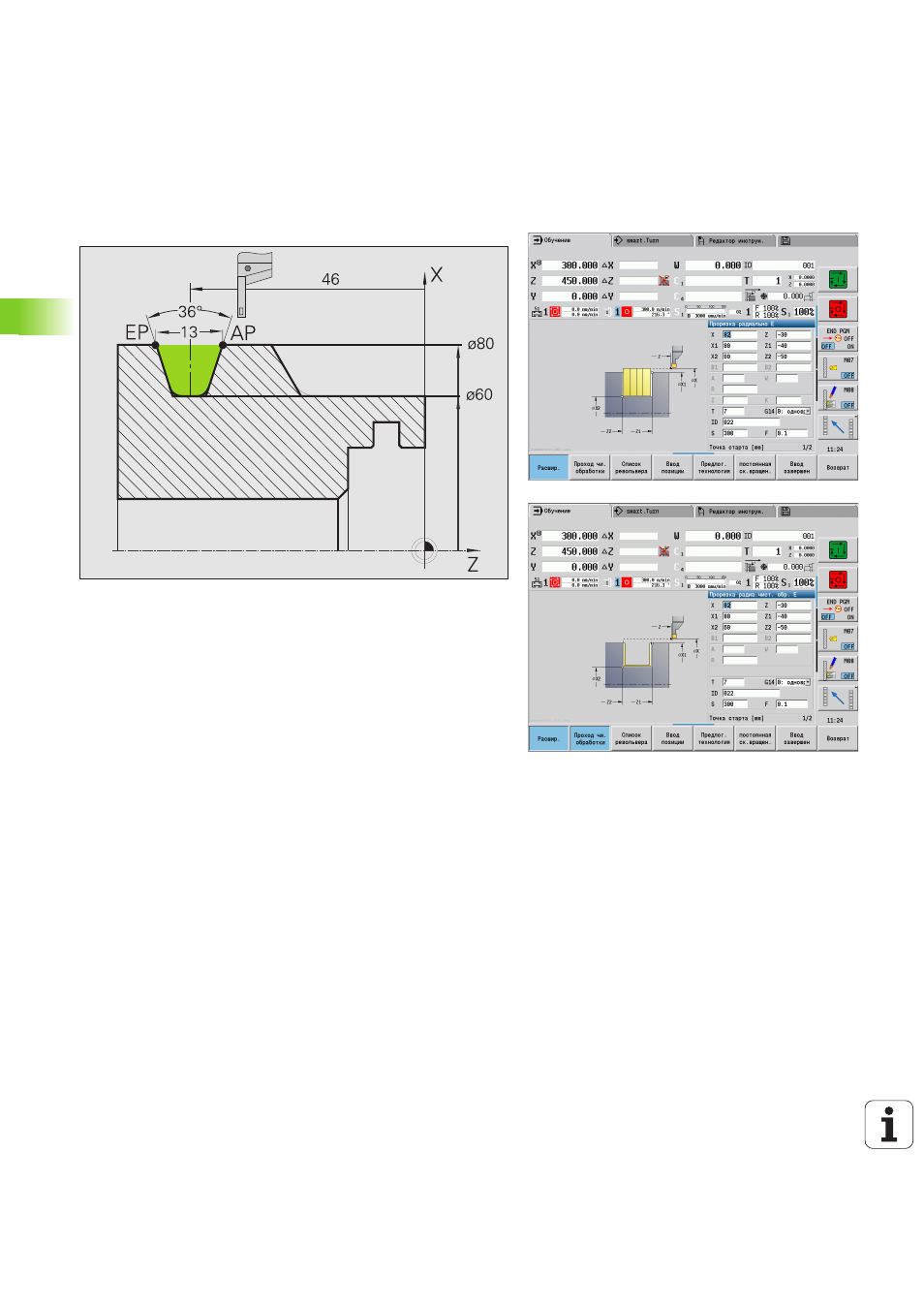

Примеры циклов прорезания
Врезание снаружи
Обработка производится при помощи функции Врезание
радиальное в расширенном режиме
с учетом припусков. В
следующем проходе производится чистовая обработка этого
отрезка контура продольным врезанием в расширенном режиме.
"Расширенный режим" производит скругления в уклоне контура и
наклоны в начале контура/в конце контура.
Соблюдайте параметры начальной точки контура X1, Z1 и
конечной точки контура Х2, Z2
. Они являются решающими для
направления резания и подвода – здесь наружная обработка и
подвод "в направлении – Z".
Данные инструмента
Токарный инструмент (для наружной обработки)
TO = 1 – Ориентация инструмента
SB = 4 – ширина лезвия (4 мм)
