HEIDENHAIN CNC PILOT 640
375
4.9 Шаблоны растачив
ания и фрезерования

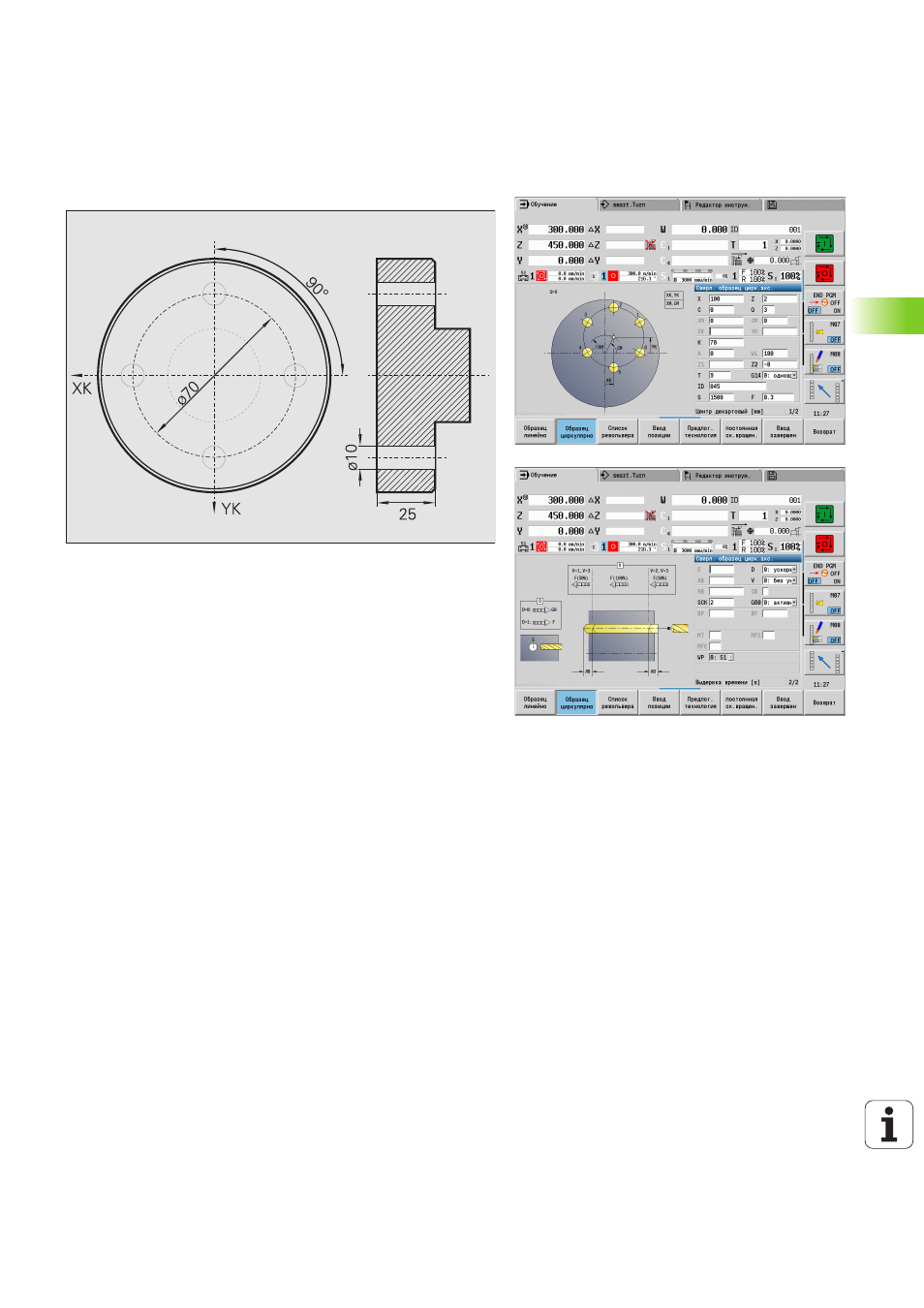

Круговой шаблон сверления на торцевой поверхности
На торцевой поверхности изготавливается при помощи цикла
сверления аксиально
круговой шаблон сверления. Условием для
такой обработки являются позиционируемый шпиндель и
приводные инструменты.
Центр шаблона
задается в декартовых координатах.
Поскольку на этом примере объясняется сквозное сверление,
конечная точка отверстия Z2
располагается таким образом, что
сверло полностью просверливает материал. Параметры "AB" и
"V" задают уменьшение подачи для рассверливания и сквозного
сверления.
Данные инструмента
TO = 8 – Ориентация инструмента
DV = 5 – диаметр сверла
BW = 118 – угол при вершине
AW = 1 – инструмент с приводом
