516 База данных по инструментам и технологиям
7.2 Редактор инструментов
Диагностические биты
В диагностические биты записывается информация о состоянии
инструмента. Установка битов производится либо путем
программирования в NC-программе, либо автоматически
системой контроля инструмента и нагрузки.
Доступны следующие диагностические биты:
При активном контроле срока службы или количества изделий
установленный диагностический бит ведет к тому, что в процессе
отработки программы инструмент повторно не устанавливается.
Если определен сменный инструмент, то система управления
устанавливает его. Если сменный инструмент не определен или
цепочка замен закончилась, то программа ЧПУ останавливается
до следующего вызова инструмента.

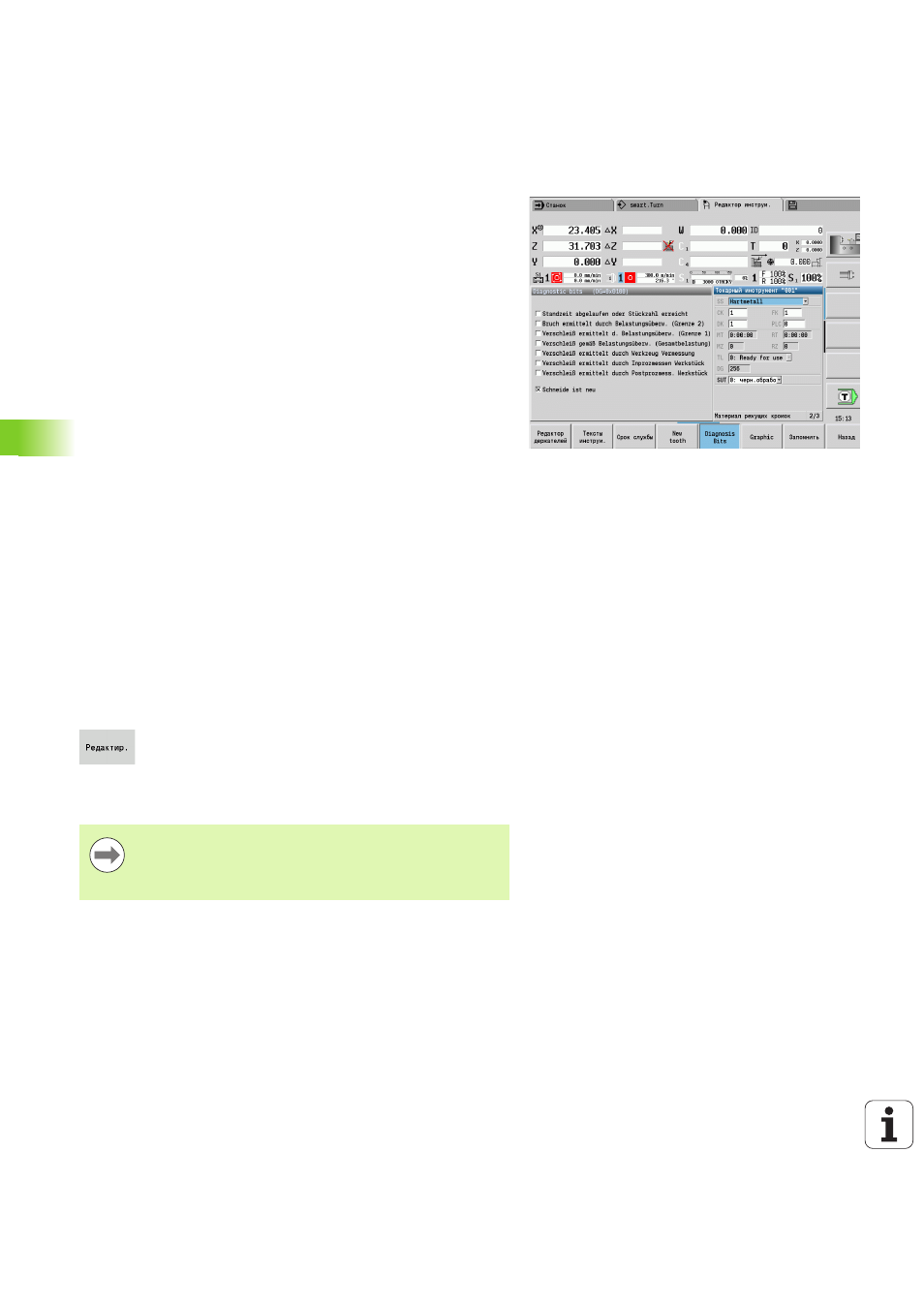

Диагностические биты в редакторе инструмента устанавливаются
следующим образом:

Нажмите Softkey РЕДАКТИРОВАТЬ

Нажмите Softkey НОВАЯ РЕЖУЩАЯ КРОМКА
Бит Значение
1
Срок службы истек или достигнуто количество изделий
2 Поломка согласно системе контроля нагрузки
(превышение предельного значения 2)
3 Износ согласно системе контроля нагрузки (превышение
предельного значения 1)
4 Износ согласно системе контроля нагрузки (превышение
общего предела нагрузки)
5 Износ определяется путем измерения инструмента
6 Износ определяется путем измерения обрабатываемой
детали во время процесса
7 Износ определяется путем измерения обрабатываемой
детали после процесса
8 Режущая кромка новая = 1/изношенная = 0
9-15 своб.
С помощью Softkey Новая режущая кромка сбросьте
диагностические биты и установите бит 8 на "Новая
режущая кромка". Как только система управления
установит инструмент, этот бит также будет сброшен.
