HEIDENHAIN CNC PILOT 640
407
5.8 Элементы конту
ра, контур точения
5.8 Элементы контура, контур
точения
С помощью "Элементов контура точения" создаются
в режиме циклов
сложные контуры заготовок
контуры токарной обработки
в smart.Turn
контуры заготовок и вспомогательные контуры заготовок
контуры готовых деталей и вспомогательные контуры
Базовые элементы контура точения

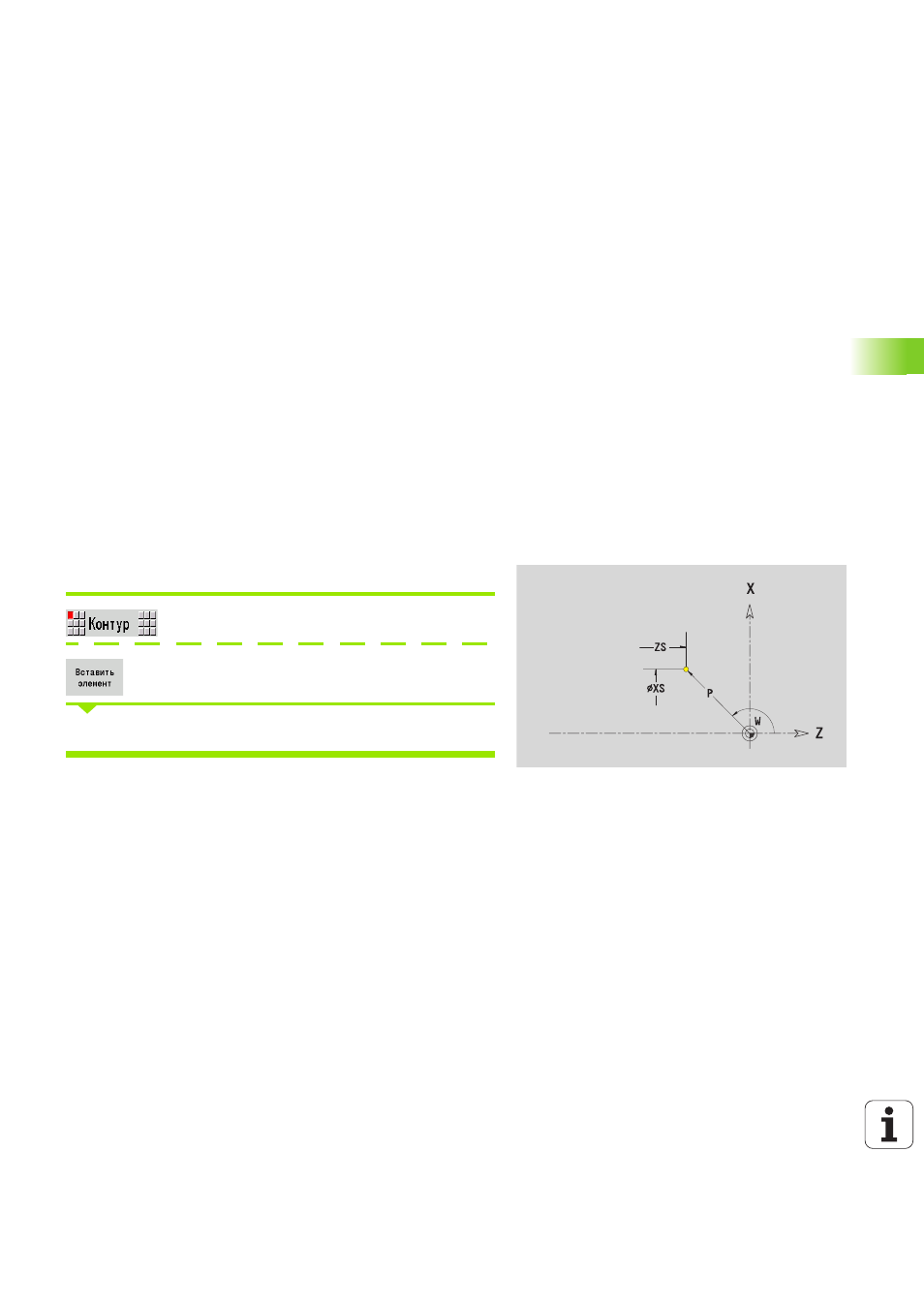

Определение стартовой точки
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод точки старта возможен
только в первом элементе контура. В последующих элементах
контура точка старта получается из предыдущего элемента
контура.
Нажмите кнопку меню Контур
Нажмите Softkey Добавить элемент
Выберите элемент контура
ICP генерирует G0 в smart.Turn.
Параметры для определения стартовой точки
XS, ZS
Стартовая точка контура
W
Стартовая точка контура, полярная (угол)
P
Стартовая точка контура, полярная (радиус)
