294 Режим обучения
4.6 Циклы резьбы и выточки

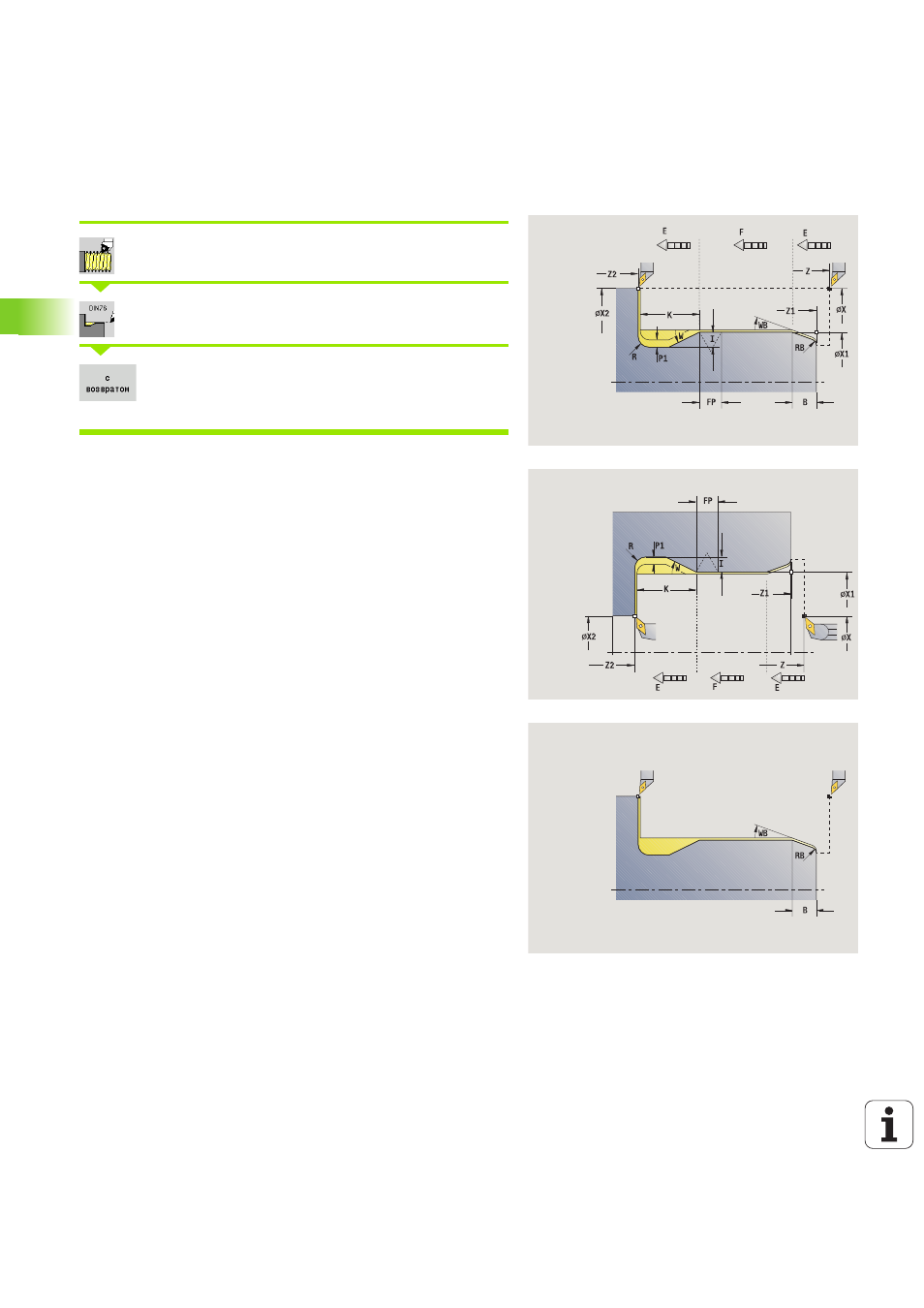

Выточка DIN 76
Выбрать «нарезание резьбы»
Выберите выточку DIN 76
 Выкл.: инструмент останавливается в конце
цикла
 Вкл.: инструмент возвращается к точке старта
Цикл изготавливает выточку резьбы DIN 76, надрез резьбы,
выносной цилиндр и примыкающую поперечную плоскость.
Надрез резьбы производится, если вводится длина надреза
цилиндра или радиус надреза.
Параметры цикла
X, Z
Начальная точка
X1, Z1 Стартовая точка цилиндра
X2, Z2 Конечная точка плоская поверхность
FP Шаг резьбы (по умолчанию: из таблицы норм)
E Уменьшенная подача для врезания и надреза
цилиндра (по умолчанию: подача F)
I Глубина выточки (по умолчанию: таблица норм)
K Длина выточки (по умолчанию: таблица норм)
W Угол выточки (по умолчанию: таблица норм)
R Радиус выточки в обоих углах выточки (по умолчанию:
из таблицы норм)
P1 Припуск выточки
 Значение не введено: обработка за один проход
 P\>0: разделение на предобточку и чистовую
обточку. "P" – припуск длины, поперечный припуск
всегда составляет 0,1 мм.
G14 Точка смены инструмента (смотри страница 142)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
