428
ICP-программирование
5.10 Элементы конт
ура, образующая

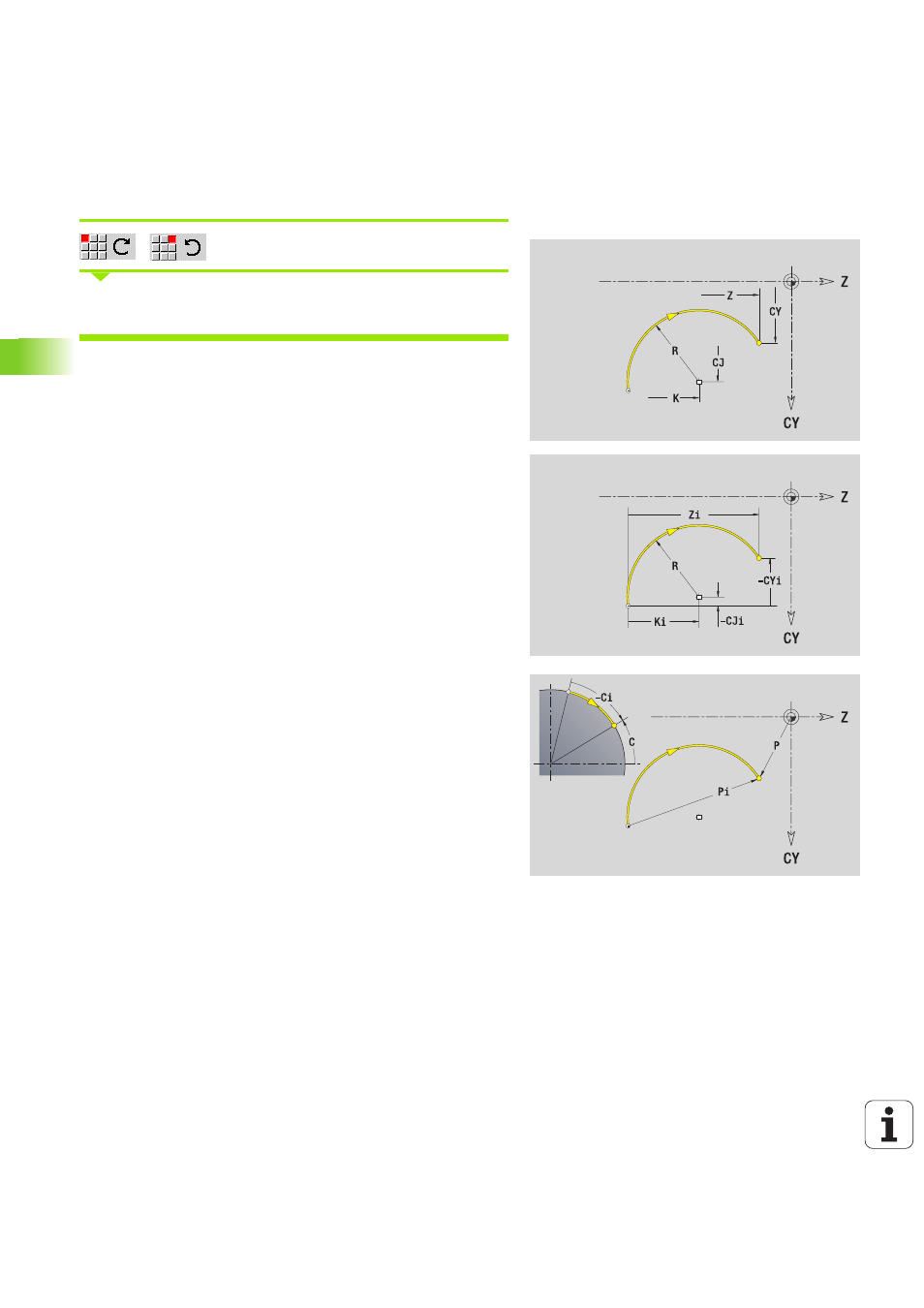

Дуга окружности, поверхность образующей
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G112 или G113.
Параметр
Z
Целевая точка
Zi
Целевая точка, инкрементальная
CY
Целевая точка как размер отрезка (привязка: диаметр
XS)
CYi
Целевая точка инкрементальная как размер отрезка
(привязка: диаметр XS)
P
Целевая точка как полярный радиус
C
Целевая точка, полярная – угол
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
Ci
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
K
Центр по Z
Ki
Центр, инкрементальный по Z
CJ
Центр как размер отрезка (привязка: диаметр XS)
CJi
Центр в инкрементах как размер отрезка (привязка:
диаметр XS)
PM
Центр дуги, полярные координаты
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM
Центр дуги, полярный – угол
WMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANn
Угол к следующему элементу
ANp
Угол к предыдущему элементу
L
Длина линии
F: см. Атрибуты обработки Страница 381
