414

ICP-программирование

5.8 Элементы конту

ра, контур точения

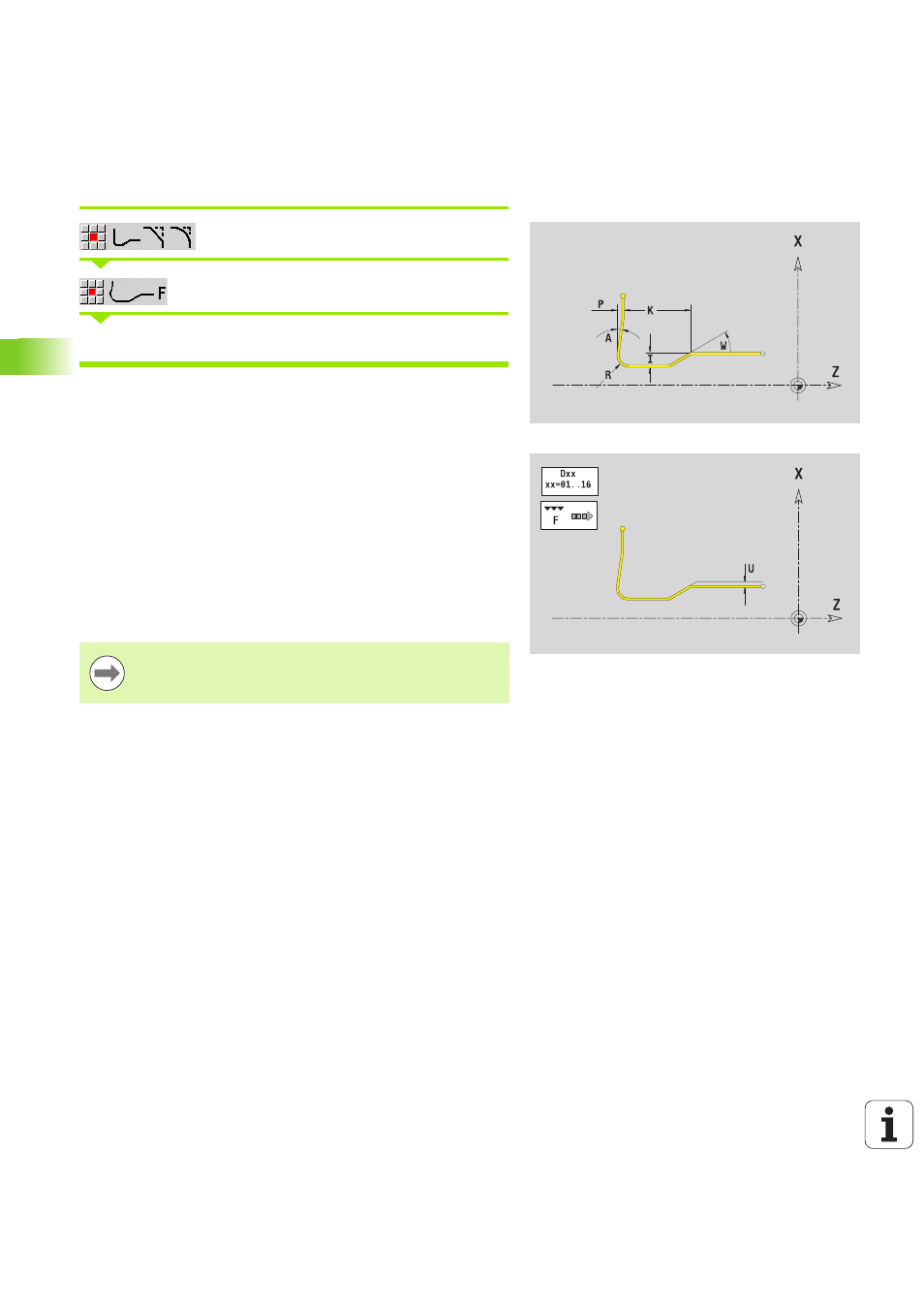

Выточка DIN 509 F

Выберите элементы формы

Выберите выточку DIN 509 F

Введите параметры выточки

ICP генерирует в smart.Turn G25.
Незаданные параметры определяются CNC PILOT на основании

диаметра из таблицы норм (см. “DIN 509 Е– параметры выточки”

на странице 628).

Параметр
I

Глубина выточки (размер радиуса) (по умолчанию: из

таблицы норм)

K

Длина выточки (по умолчанию: таблица норм)

R

Радиус выточки (по умолчанию: таблица норм)

W

Угол выточки (по умолчанию: таблица норм)

P

Глубина плоскости (по умолчанию: таблица норм)

A

Поперечный угол (по умолчанию: таблица норм)

U, F, D, FP: см. атрибуты обработкиСтраница 381

Выточки могут программироваться только между

двумя линейными элементами. Один из двух линейных

элементов должен быть параллельным оси X.
