274

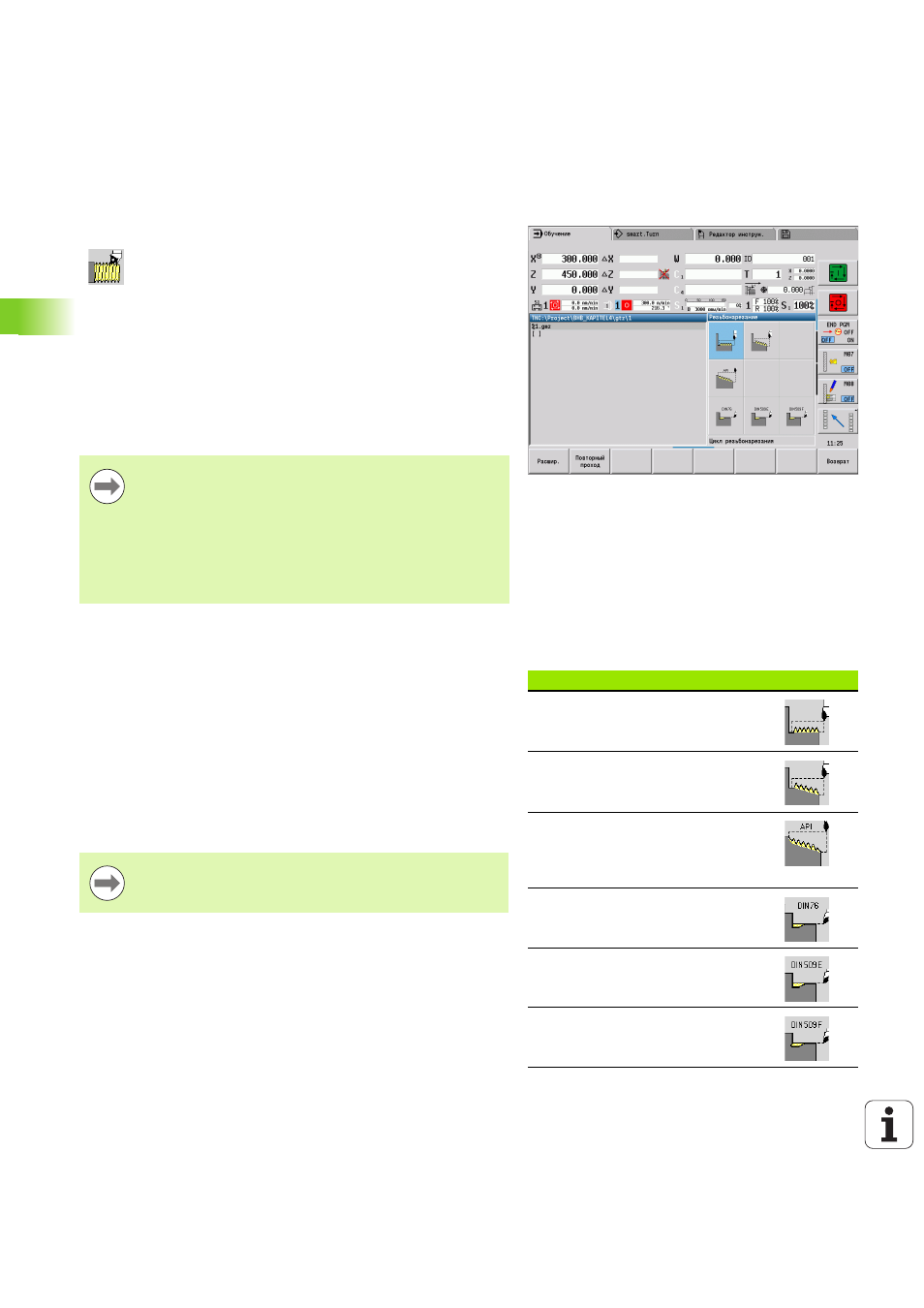

Режим обучения
4.6 Циклы резьбы и выточки
4.6 Циклы резьбы и выточки
Положение резьбы, положение выточки
Длина резьбы
CNC PILOT определяет направление резьбы на основе
параметров стартовая точка Z (в режиме ручного управления
"текущая позиция инструмента") и конечная точка Z2. Следует
производить внешнюю или внутреннюю резьбу, можно задать с
помощью клавиши Softkey.
CNC PILOT определяет положение выточки из параметров цикла
стартовая точка X, Z
(ручной режим: "актуальное положение
инструмента") и стартовая точка цилиндра X1/конечная точка
плоскости Z2
.
Циклы нарезки резьбы и выточки производят одно- и
многоходовую продольную и коническую резьбу, а
также выточки.
В режиме циклов вы можете:
Повторить "последний проход", чтобы
скорректировать точность инструментов.
При помощи опции Калибрование резьбы
отремонтировать поврежденную резьбу (только в
режиме ручного управления).
Резьба изготавливается с постоянной скоростью
вращения.
При остановке (Стоп цикла) инструмент
поднимается, перед тем как движение
останавливается. Цикл необходимо будет запустить
заново.
Регулирование подачи не действует во время
отработки цикла.
Циклы резьбы и выточки
Символ
Цикл нарезания резьбы
однозаходная или многозаходная
продольная резьба
Коническая резьба
однозаходная или многозаходная
конусная резьба
Резьба API
однозаходная или многозаходная
API-резьба (API: American Petroleum
Institut)
Выточка DIN 76
выточка и нарезание резьбы
Выточка DIN 509 E
выточка и надрез цилиндра
Выточка DIN 509 F
выточка и надрез цилиндра
Выточка выполняется только в прямоугольных,
параллельных оси углах контура на продольной оси.
