HEIDENHAIN CNC PILOT 640 507
7.1 База данных инструмента
Многофункциональные инструменты
Инструмент с несколькими режущими кромками или с
несколькими точками привязки называется
многофункциональным инструментом. При этом для каждой
режущей кромки и каждой точки привязки создается блок данных.
Затем все блоки данных многофункционального инструмента
объединяются в "цепочку".(смотри „Обработка
многофункциональных инструментов” на странице 513)
В списке инструментов в колонке "MU" для каждого блока данных
многофункционального инструмента приводится позиция в
рамках цепочки этих инструментов. Нумерация начинается с "0".
Многофункциональные инструменты отображаются в списке
комплектации револьверной головки со всеми режущими
кромками или опорными точками.

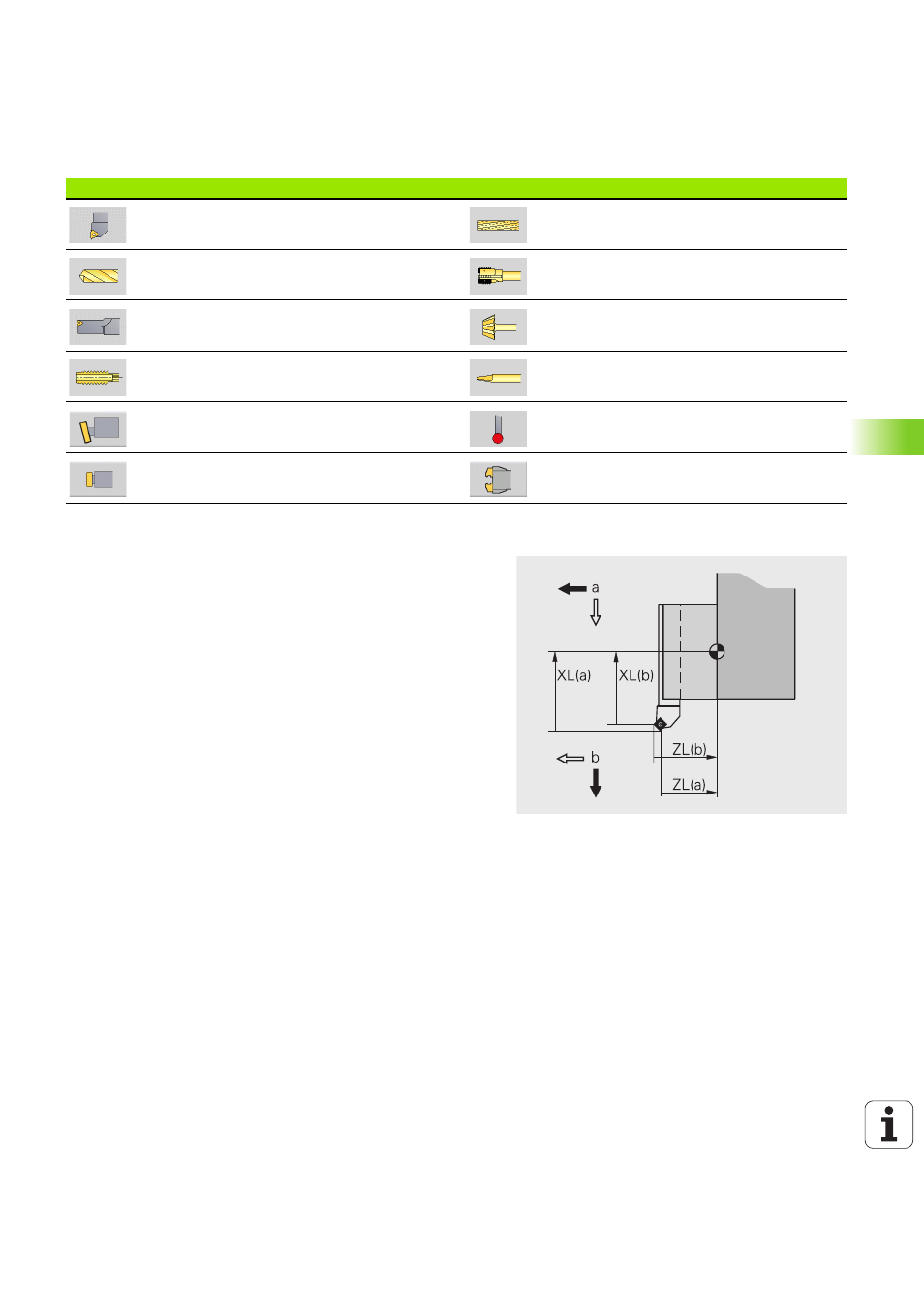

На рисунке справа показан инструмент с двумя точками привязки.
Управление сроком службы инструмента
CNC PILOT"запоминает" срок службы инструмента (время, в
течение которого инструмент используется на подаче) или
"считает" количество заготовок, обработанных данным
инструментом. Это является основой для управления сроком
службы инструментов.
Если срок службы инструмента истек или достигнуто количество
обработанных деталей, то система устанавливает
диагностический бит 1 . Вследствие этого перед следующим
вызовом инструмента выдается сообщение об ошибке и
выполнение программы прекращается, если нет сменного
инструмента.
Начатая обработка изделия может быть доведена до конца с
помощью NC-старта.
 Резьбовые инструменты (Страница 527)  Стандартные фрезерные инструменты
(Страница 534)
 Спиральное сверло (Страница 528)  Резьбовая фреза (Страница 535)
 Сверло со сменными режущими пластинами
(Страница 528)
 Угловая фреза (Страница 536)
 Метчик (Страница 533)  Шарошки (Страница 537)
 Накатной инструмент (Страница 537)  Измерительный щуп (Страница 539)
 Упорный инструмент (Страница 540)  Захват (Страница 541)
Типы инструментов Типы инструментов
