5.14 Контуры в плоскости XY

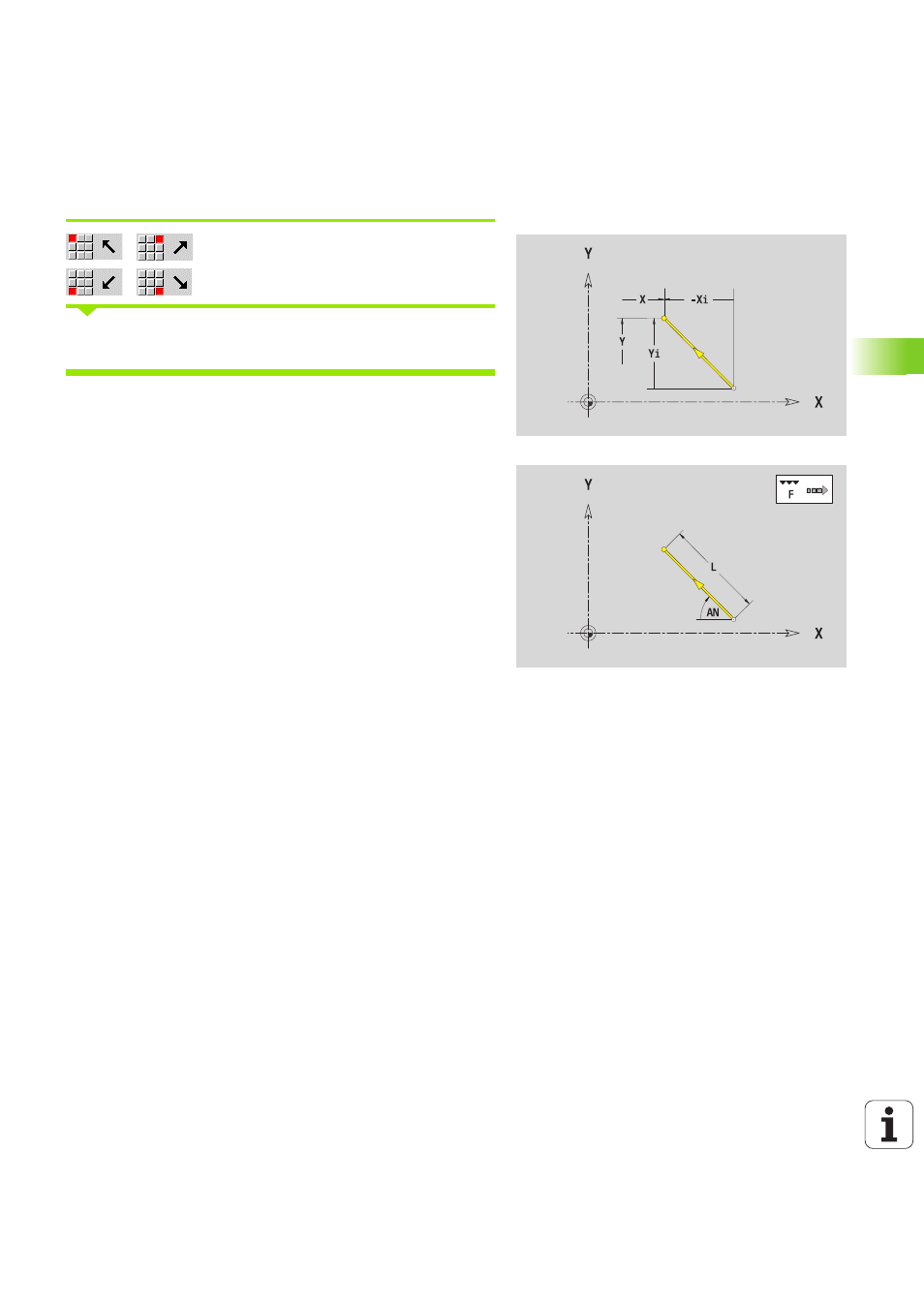

Линия под углом XY-плоскости
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G171.
Параметр
X, Y
Целевая точка
Xi, Yi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная – угол
P
Целевая точка, полярные координаты
AN
Угол к оси X (направление угла: см. вспомогательный
рисунок)
L
Длина линии
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 381
