HEIDENHAIN CNC PILOT 640 463
5.14 Контуры в плоскости XY
Отверстие на плоскости XY
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
 Центрирование
 Сверление кольцевым сверлом
 Зенкование
 Резьба
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN_Y с параметрами "эталонный
размер", "угол шпинделя" и "ограничительный диаметр". При
вложенных контурах идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина сверления" (–
1*BT).
 G370 с параметрами отверстия.
 G309.

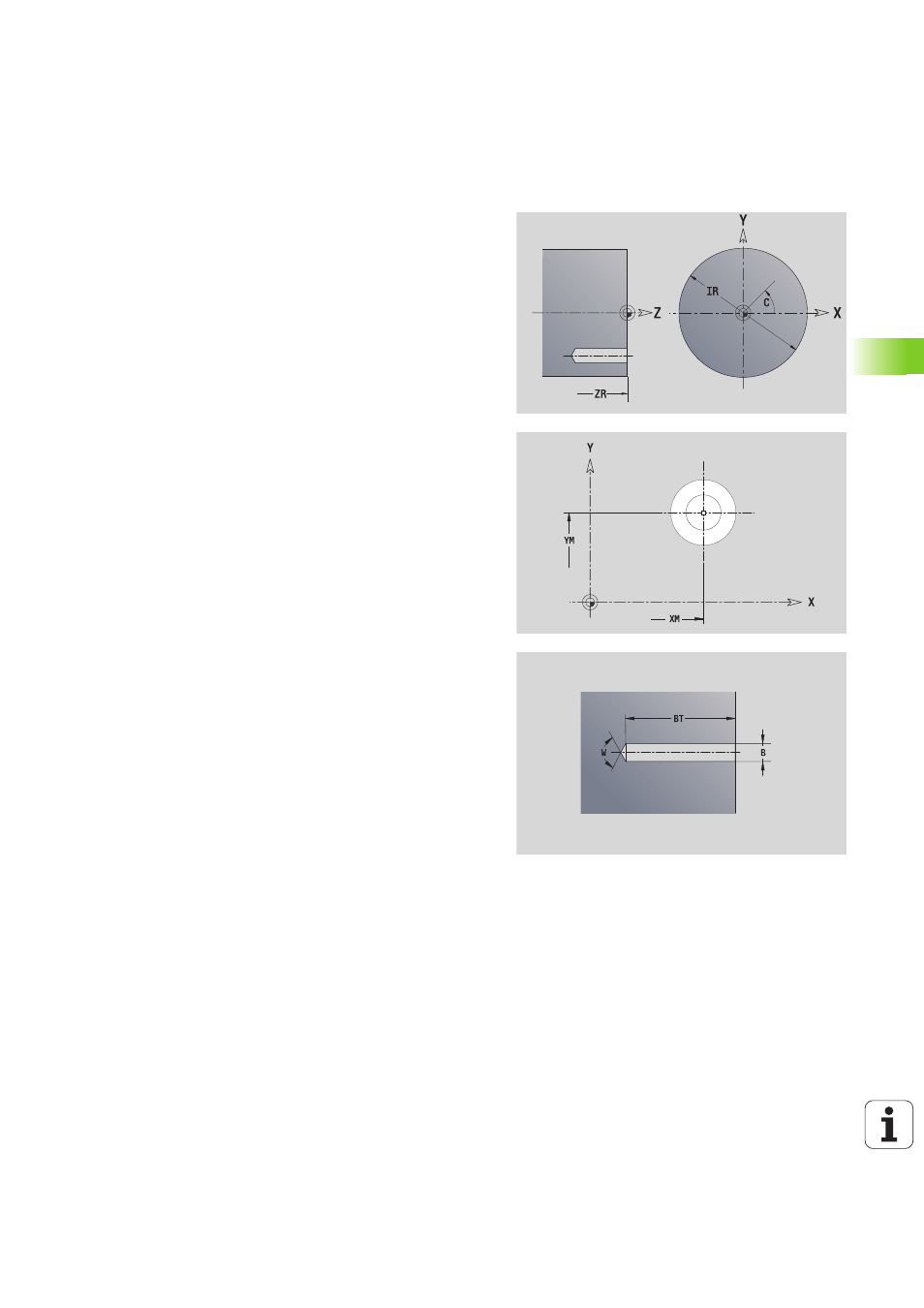

Исходные данные отверстия
ID
Имя контура
C Угол шпинделя
IR Диаметр ограничения
ZR Эталонный размер
Параметр отверстия
XM, YM
Центр отверстия
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT Глубина
W Угол
Зенкование
R
Диаметр
U Глубина
E Угол зенкования
Резьба
GD
Диаметр
GT Глубина
K Длина выхода
F Шаг резьбы
GA Вид резьбы (правая/левая резьба)
 0: правая резьба
 1: левая резьба
