HEIDENHAIN CNC PILOT 640
173

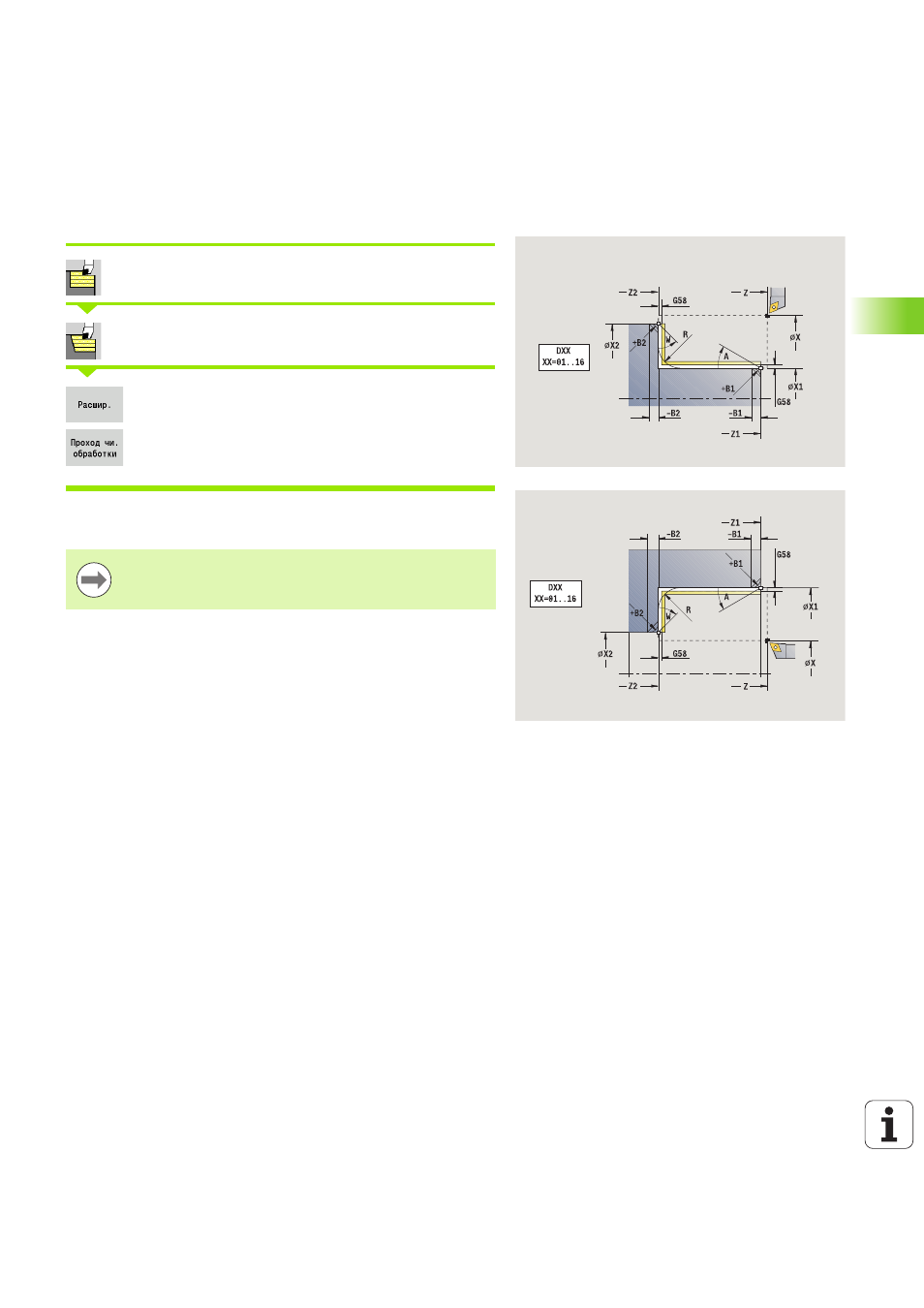

4.4 Циклы обработки резанием
Снятие стружки, продольная чистовая обработка
– Расширенный режим
Выбрать «циклы резания продольно/поперечно»
Выберите Снятие стружки продольное
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура
до конечной точки контура.
Инструмент останавливается в конце цикла.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
DXX
Номер аддитивной коррекции: 1-16 (смотри
G58
Припуск параллельно контуру
G47
Безопасное расстояние (смотри страница 142)
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B\:0: радиус скругления
B<0: ширина фаски
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
