5.4 Создание ICP-контуров

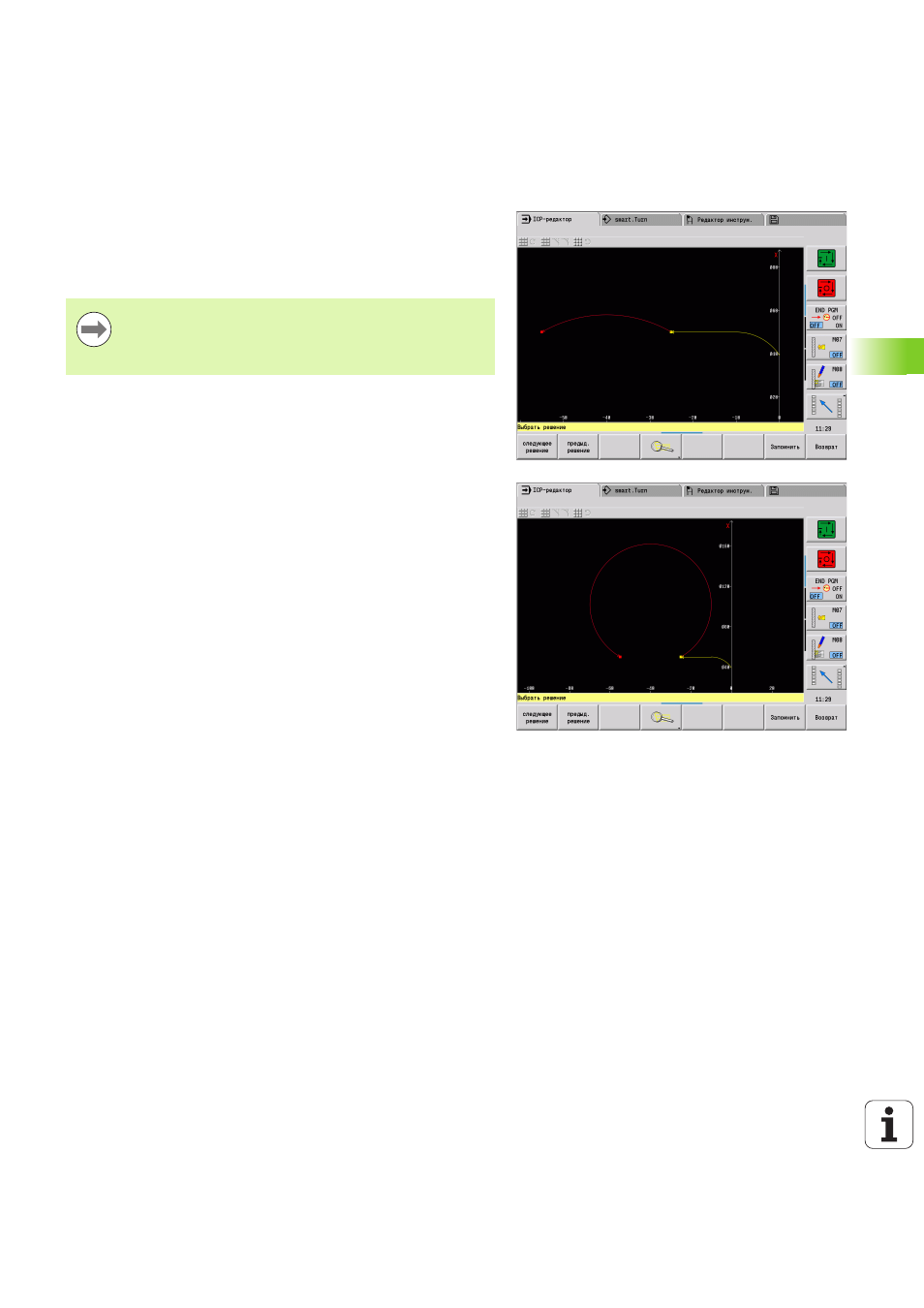

Выбор решения
Если при расчете неопределенных элементов контура получается
несколько возможных решений, необходимо отсортировать
математически возможные решения с помощью Softkey
Следующее решение / Предыдущее решение. Правильное решение
подтверждается с помощью Softkey.
Цвета при отображении контура
Определенные, неопределенные или отобранные элементы
контура, а также углы контура и остаточные контуры помечаются
различными цветами. (Отбор элементов контура/углов и
остаточных контуров является важным при изменении ICP-
контуров).
Цвета:
 белый: контур заготовки, вспомогательный контур заготовки
 желтый: контуры готовых деталей (контуры вращения, контуры
для обработки по оси C и Y)
 синий: вспомогательные контуры
 серый: нерешенные или ошибочные элементы, которые все же
можно отобразить
 красный: выбранное решение, выбранный элемент или
выбранный угол
Если при выходе из режима редактирования остались
неопределенные элементы контура, CNC PILOT
выдает запрос о том, следует ли удалить эти
элементы.
