HEIDENHAIN CNC PILOT 640
521

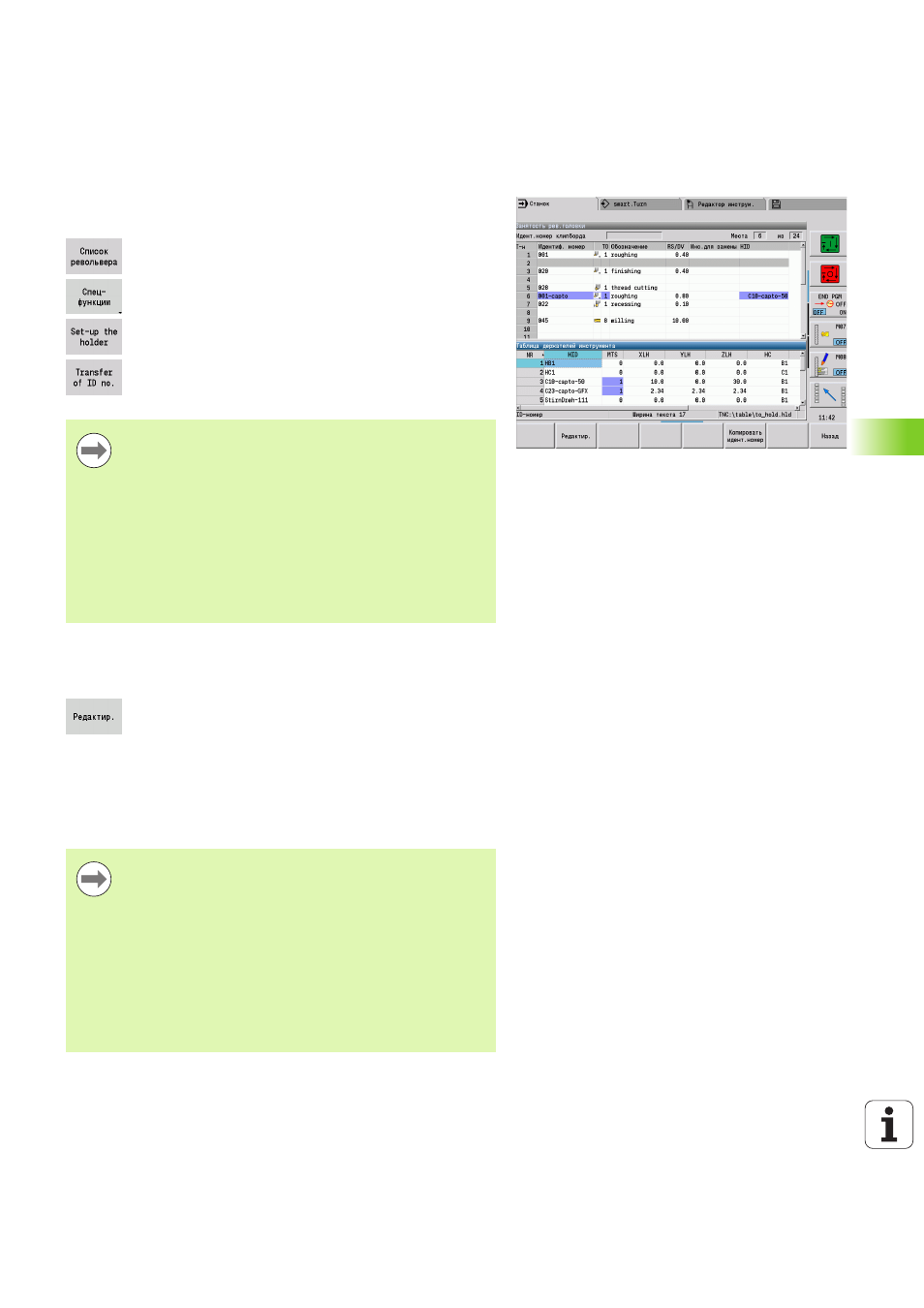

7.2 Редактор инструментов
Настройка держателя для систем ручной смены
Настройка держателя ручного сменщика в списке комплектации
револьверной головки:
Выберите комплектацию револьверной головки:
нажмите Softkey "Список револьвера"
Выберите пустое место в револьверной головке и
нажмите Softkey "Специальные функции"
Откройте таблицу держателей: нажмите Softkey
"Настройка держателя"
Выберите держатель и нажмите Softkey "Копир.
идентномер"
Выбор системы ручной смены в данных инструмента
Задайте инструмент в форме данных инструмента как инструмент
для ручной смены:
Откройте форму данных инструмента: нажмите
Softkey "Редактировать"
на третьей странице формы выберите
MTS 1: ИНСТРУМЕНТ ДЛЯ РУЧНОЙ СМЕНЫ
Сохраните введенное значение: нажмите Softkey
"Сохранить"
После того, как вы настроите держатель для ручного
сменщика в списке комплектации револьверной
головки, первые три поля соответствующей строки
будут помечены цветом.
С помощью Softkey "Удалить держатель" можно
удалить держатель ручного сменщика.
В списке комплектации револьверной головки можно
задать только держатель типа MTS 1 (система ручной
замены). При задании держателя типа MTS 0
(стандартный держатель) система ЧПУ выдаст
сообщение об ошибке.
При задании инструмента как системы ручной смены,
в списке инструмента поле "Тип инструмента" (символ
инструмента) помечается цветом.
В инструменте для ручной смены нельзя выбирать
держатель инструмента HID (пустое поле).
Назначение держателей и инструмента выполняется
через список комплектации револьверной головки.
Соответствующее место револьверной головки
должно быть настроено как система ручной смены.
Для мультиинструмента необходимо присваивать
одинаковое значение MTS для всех режущих кромок.
