398
ICP-программирование

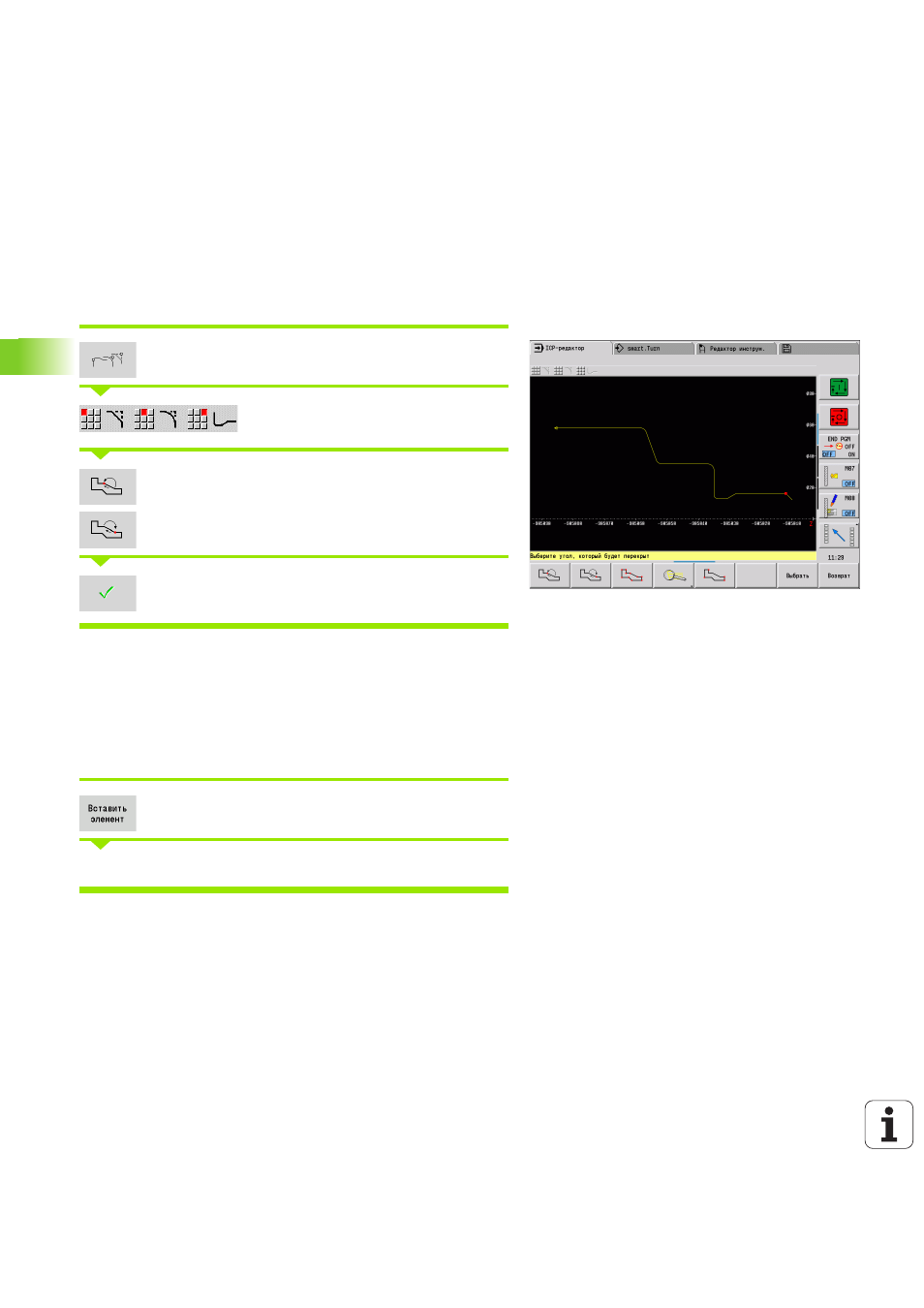

5.5 Изменение ICP-контуров
5.5 Изменение ICP-контуров
В CNC PILOT доступны описанные ниже возможности по
расширению или изменению уже созданного контура.
Наложение элементов формы
Нажмите Softkey.
Выберите Элемент формы
Выберите угол
Подтвердите угол для элемента формы и введите
Данные элемента формы.
Добавление элементов контура
Оператор расширяет ICP-контур путем ввода следующих
элементов контура, которые привязываются к имеющемуся
контуру. Маленький квадрат обозначает конец контура, а стрелка
обозначает направление.
Нажмите Softkey
"Привяжите" другие элементы контура к имеющемся контуру.
