HEIDENHAIN CNC PILOT 640
479
5.15 Контуры плоскости YZ

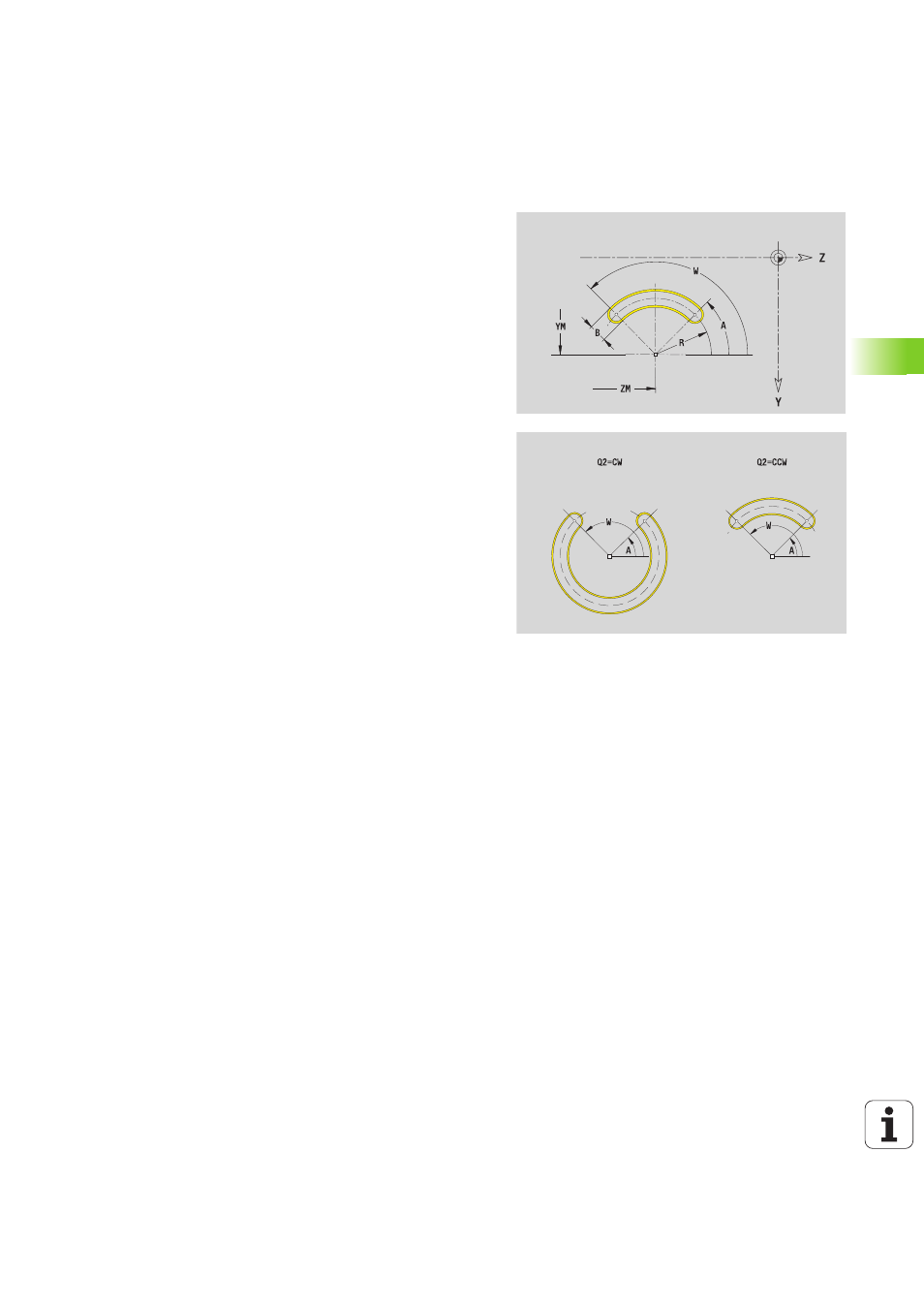

Круглая канавка YZ-плоскости
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G382 или G383 с параметрами фигуры.
G309.
Исходные данные YZ-плоскости
ID
Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
XR
Диаметр привязки
Параметры фигуры
YM, ZM
Центр фигуры
A
Стартовый угол (привязка: ось X)
W
Конечный угол (привязка: ось X)
R
Радиус кривизны (привязка: контур центра канавки)
Q2
Направление вращения
CW
CCW
B
Ширина
