HEIDENHAIN CNC PILOT 640
181

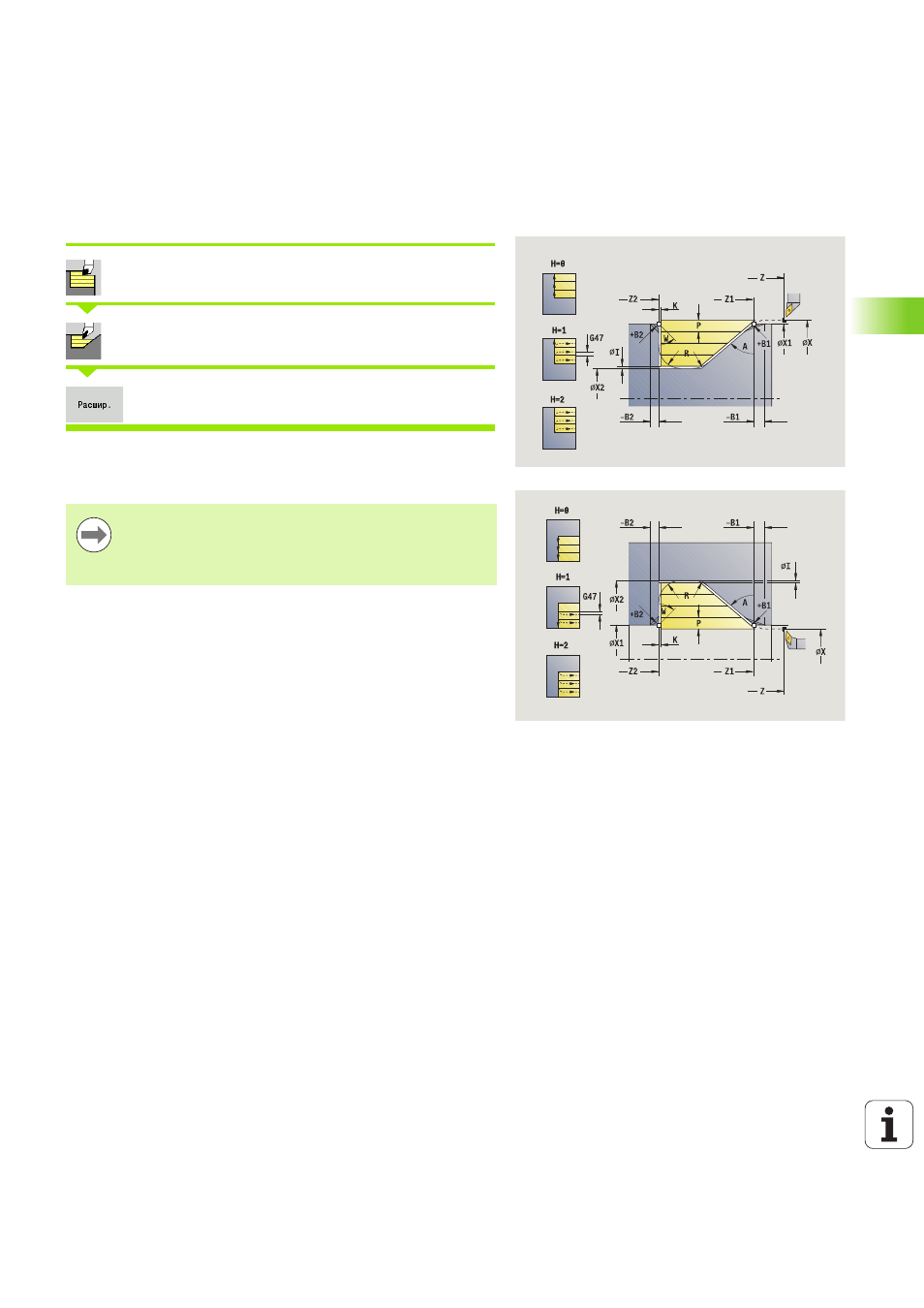

4.4 Циклы обработки резанием
Снятие стружки, продольное врезание –
Расширенный режим
Выбрать «циклы резания продольно/поперечно»
Выберите
Продольное врезание
Активируйте клавишу Softkey Расширенный
Цикл производит черновую обработку описанной через
начальную точку контура
, конечную точку контура и угол
врезания
области с учетом припусков.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
I, K
Припуск X, Z
R
Скругление
A
Угол врезания (диапазон: 0° <= A < 90°; по умолчанию:
0°)
W
конечный угол - наклон в конце контура –
(диапазон: 0° <= W < 90°)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
BP
Длительность паузы: промежуток времени для
прерывания движения подачи. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
