HEIDENHAIN CNC PILOT 640
301

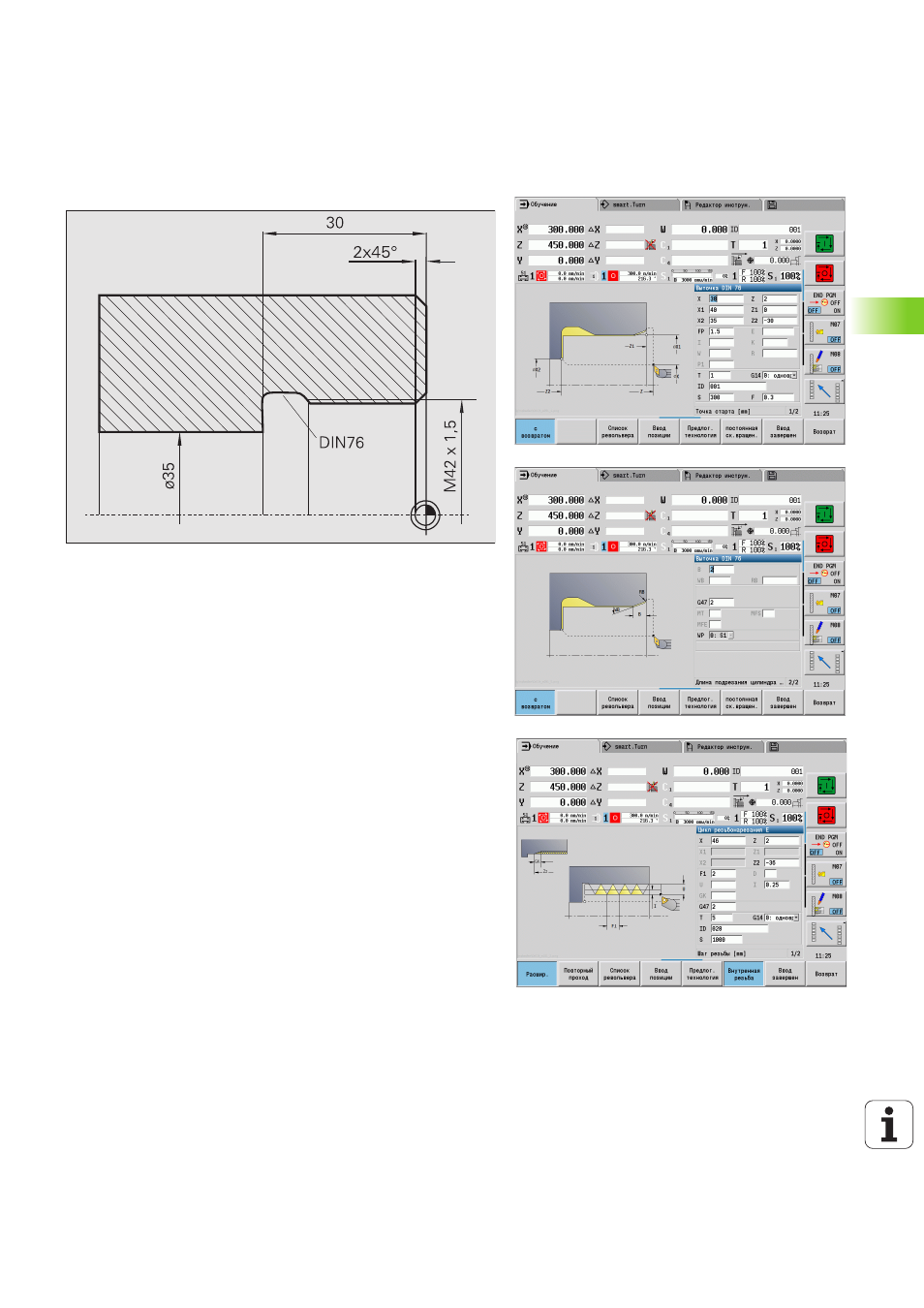

4.6 Циклы резьбы и выточки
Внутренняя резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
!-й шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
CNC PILOT определяет параметры выточки из таблицы норм.
При надрезе резьбы предварительно задается только ширина
фаски. Угол 45° является значением по умолчанию для угла
надреза WB
.
Данные инструмента
Токарный инструмент (для внутренней обработки)
TO = 7 – Ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
2-й шаг
Цикл нарезания резьбы (продольно)
в расширенном режиме
нарезает резьбу. Шаг резьбы задается заранее, CNC PILOT берет
остальные значения из таблицы норм.
Обратите внимание на положение Softkey внутренняя резьба.
Данные инструмента
Инструменты для нарезания резьбы (для внутренней
обработки)
TO = 7 – Ориентация инструмента
