HEIDENHAIN CNC PILOT 640 257
4.5 Циклы прорезки
Прорезное точение ICP радиально
Выбрать «циклы прорезания»
Выбрать «прорезное точение»
Выберите Прорезное точение радиальное

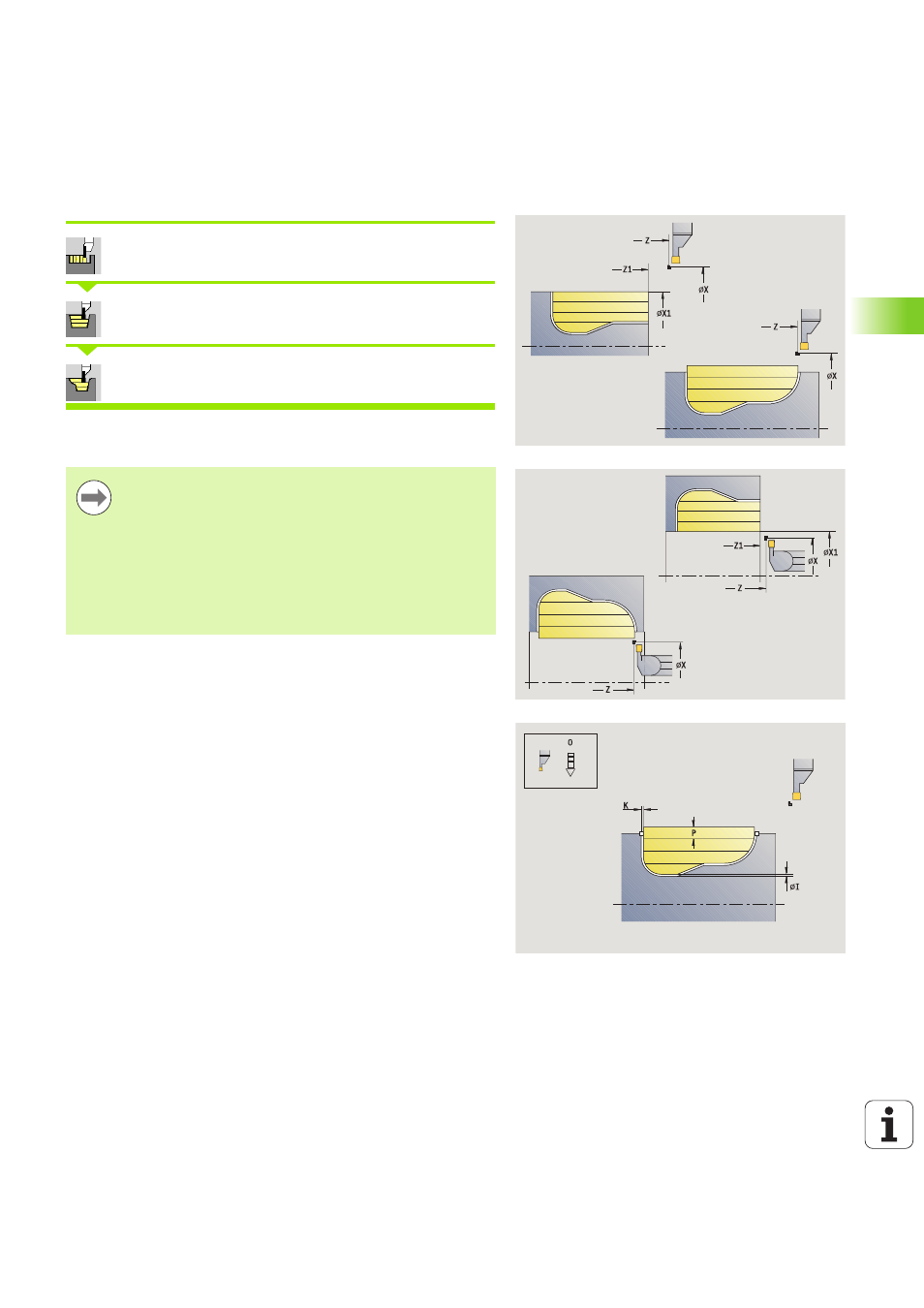

Цикл производит обработку резанием определенной области (см.
также “Токарная прорезка” на странице 241).
Определяйте при
 падающих контурах стартовую точку – не начальную
точку заготовки . Цикл производит нарезку стружки с
описанной через стартовую точку и ICP-контур
области с учетом припусков.
 восходящих контурах стартовую точку и начальную
точку заготовки . Цикл производит нарезку стружки с
описанной через начальную точку и ICP-контур
области с учетом припусков.
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка заготовки
FK ICP-готовая деталь: имя обрабатываемого контура
P Глубина врезания: максимальная глубина врезания
ET Глубина прорезки за один ход
O Подача врезки (по умолчанию: активная подача)
I, K В чистовой шлифовке перед дальнейшей обработкой
учитывается припуск в X и Z
SX, SZ Ограничения прохода (смотри страница 142)
B Ширина смещения (по умолчанию: 0)
U Обработка точением в одном направлении (по
умолчанию: 0)
 0: двунаправленная
 1: однонаправленная (направление: смотри
вспомогательный рисунок)
G14 Точка смены инструмента (смотри страница 142)
A Начальный угол определяет область обработки
начальной точки контура
W Конечный угол определяет область обработки
конечной точки контура
